Erstellen von Kurven durch XYZ-Punkte

Erstellung einer Kurve durch XYZ-Punkte:

  1. Klicken Sie auf der Kurven-Symbolleiste auf Kurve durch XYZ-Punkte oder klicken Sie auf Einfügen > Kurve > Kurve durch XYZ-Punkte.

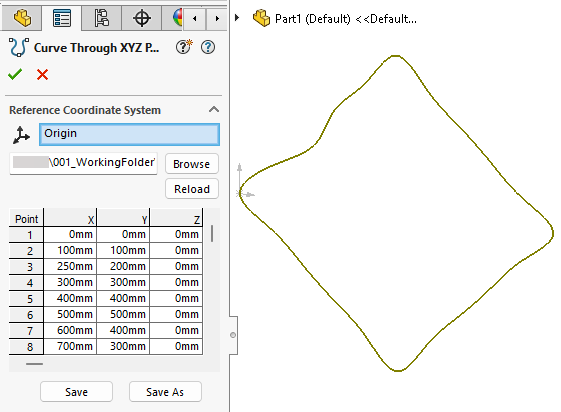

  2. Führen Sie im PropertyManager einen der folgenden Schritte durch:
    • Erstellen Sie einen neuen Satz an Koordinaten, indem Sie doppelt auf die Zellen in den X-, Y- und Z-Spalten klicken und eine Punktkoordinate in jede Spalte eingeben. Außerhalb einer Skizze erstellt, werden die X-, Y- und Z-Koordinaten in Bezug auf das Koordinatensystem von Ebene Vorne interpretiert.
      Die Zahlen in der Spalte Punkt definieren die Reihenfolge, in der die Punkte miteinander verbunden sind.
    • Klicken Sie auf Durchsuchen und wählen Sie eine .sldcrv- oder eine .txt-Datei aus, um die Punkte im Raum des ausgewählten Referenzkoordinatensystems zu platzieren.

  3. Optional: Klicken Sie auf Neu laden, um die Kurve basierend auf Änderungen zu aktualisieren, die an der .sldcrv- oder der .txt-Datei vorgenommen wurden, mit der sie erstellt wurde.
  4. Klicken Sie auf , um die Kurve anzuzeigen.
    Das Symbol für Kurve durch XYZ-Punkte wird neben dem Kurvenamen im FeatureManager eingeblendet.

Tipps zum Arbeiten mit Kurven durch XYZ-Punkte

Tipps zum Verwenden dieses Werkzeugs:

Öffnen Sie eine bestehende Kurvendatei.

Klicken Sie auf Durchsuchen und gehen Sie zur Kurvendatei, die Sie öffnen möchten. Sie können .sldcrv-Dateien oder .txt-Dateien öffnen, bei denen dasselbe Format wie bei .sldcrv-Dateien verwendet wird. Sie können z. B. 3D-Kurven in Microsoft Excel erstellen, diese als .txt-Datei speichern und sie später in SOLIDWORKS öffnen. Erstellen Sie mit einem Texteditor oder einer Arbeitsblattanwendung eine Datei, die Koordinatenwerte für Kurvenpunkte enthält. Das Dateiformat muss eine dreispaltige, durch Tabulator oder Leertaste begrenzte Liste von X-, Y- und Z-Koordinaten sein. Fügen Sie keine Spaltentitel, wie X, Y oder Z oder andere zusätzliche Daten hinzu.

Koordinaten ändern

Doppelklicken Sie in eine Zelle, und geben Sie einen neuen Wert ein. (Während Sie Werte eingeben, sehen Sie, dass eine Vorschau der Kurve im Grafikbereich eingeblendet wird.)

Reihe hinzufügen

Doppelklicken Sie in einer Zelle in der Reihe unterhalb der letzten nummerierten Reihe.

Reihe einfügen

Wählen Sie eine Zahl unter Punkt aus, und klicken Sie auf Einfügen. Eine neue Reihe wird oberhalb der ausgewählten Reihe eingefügt.

Reihe löschen

Wählen Sie eine Zahl unter Punkt aus, und drücken Sie die Entf-Taste.

Kurvendatei speichern

Klicken Sie auf Speichern oder Speichern unter, gehen Sie zur gewünschten Position und geben Sie den Dateinamen ein. Wenn Sie keine Erweiterung eingeben, wird die Erweiterung .sldcrv von der SOLIDWORKS Anwendung hinzugefügt.
