Legen Sie die Eigenschaften fest, wenn Sie Mittelkreuze in eine Zeichnung einfügen. Die verfügbaren Eigenschaften variieren je nach ausgewähltem Mittelkreuztyp.
So zeigen Sie den PropertyManager Mittelkreuz an:
Klicken Sie in einer Zeichnung auf Mittelkreuz
(Beschriftungs-Symbolleiste) oder auf .
Stil
Definiert den Stil des Mittelkreuzes. Weitere Informationen finden Sie unter Stil.
Automatisch einfügen
|
Für alle Bohrungen
|
Optionen
|
|
Für alle Verrundungen
|
Optionen
|
|
Für alle Langlöcher
|
Optionen
Langloch-Mittelkreuze
|
Optionen
|
Verbindungslinien
|
Verbindet die Mittelkreuzsymbole.
|
|
Kreislinien
|
Erstellt die große kreisförmige Mittellinie durch die Bohrungen im Muster.
|
|
Radiallinien
|
Erstellt Linien aus dem Mustermittelpunkt zu Löchern im Muster.
|
|
Basismittelkreuz
|
Fügt ein Mittelkreuz zum Mustermittelpunkt hinzu.
|
Optionen zum manuellen Einfügen
|
Einzelnes Mittelkreuz
|
|
|
Lineares Mittelkreuz
|

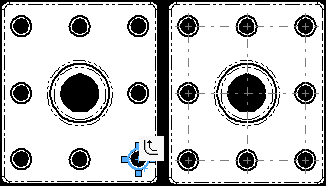

Fügt Mittelkreuze in ein lineares Muster von Kreisen oder Kreisbögen ein. Wenn ein lineares Muster erkannt wird, klicken Sie auf Fortsetzen
 , damit Mittelkreuze in allen referenzierten Musterkopien erstellt werden.
Verbindungslinien. Verbindet die Mittelkreuzsymbole.
|
| Mittelkreuze in linearem Muster fortgesetzt |
|
|
| Lineare Mittelkreuze mit Verbindungslinien |
|
|
Kreisförmiges Mittelkreuz
|
Fügt Mittelkreuze in ein Kreismuster von Kreisen oder Kreisbögen ein.
Optionen
|
| |
Langloch-Mittelkreuz
|
|
| |
Verbindungslinien
|
Fügt automatisch Verbindungslinien für neue Mittelkreuze hinzu, soweit möglich. |
Attribute anzeigen
Deaktivieren Sie Dokumentstandard, um die folgenden Attribute, die in Dokumenteigenschaften - Mittellinien/ Mittelkreuze festgelegt sind, zu ändern:
|
Mittelkreuz-Größe
|
Mittelkreuz-Größe ist die Länge vom Mittelpunkt zum einen Ende des Mittelkreuzes.
|
|
Verlängerte Linien
|
Mittelpunkte sind Mittelkreuze mit deaktivierten Verlängerten Linien. Sie können die verlängerten Linien ziehen, um ihre Größe zu ändern.
|
|
| Aktiviert |
Deaktiviert |
|
|
Spalt
|
Der Spalt ist der Abstand zwischen dem Mittelkreuz und der Maßhilfslinie. Sie können den Spalt ändern, wenn Maßstab nach Ansichtsmaßstab in Dokumenteigenschaften - Mittellinien/ Mittelkreuze deaktiviert ist.
|
|
| Aktiviert |
Deaktiviert |
|
|
Mittellinien-Linienart
|
|
|
| Aktiviert |
Deaktiviert |
|
Winkel
|
Winkel
|
Wenn das Mittelkreuz gedreht wird, weil die Ansicht gedreht wird, erscheint der Rotationswinkel hier. Durch einen positiven Winkel wird das Mittelkreuz gegen den Uhrzeigersinn gedreht. |
Schicht
|
Layer
|
Wählen Sie in Zeichnungen mit benannten Schichten eine Schicht aus. |
