Sie können für Stücklistensymbole Zeichnungseinstellungen auf Dokumentebene festlegen. Sie können diese Einstellungen im PropertyManager außer Kraft setzen. Für alle Dokumenttypen verfügbar.
So öffnen Sie diese Seite:
Klicken Sie bei geöffneter Zeichnung auf Optionen
(Standard-Symbolleiste) und wählen Sie die Registerkarte Dokumenteigenschaften und anschließend aus.
Globale Zeichnungsnorm
|
Globale Zeichnungsnorm
|
Wird von den auf der Seite Entwurfsnorm ausgewählten Einstellungen übernommen. |
Stücklistensymbol-Basisnorm
|
Stücklistensymbol-Basisnorm
|
Wählen Sie einen Standard aus: -
ANSI
-
ISO
-
DIN
-
JIS
-
BSI
-
GOST
-
GB
|
Art der Hinweislinie
Art der Hinweislinie
|
Wählen Sie: einen Stil. |
Dicke der Hinweislinie
|
Wählen Sie: eine Dicke, oder klicken Sie auf Benutzerdefinierte Größe, und geben Sie eine Dicke ein. |
Frame-Stil
|
Frame-Stil
|
Bestimmt den Stil für die Form, die den Text umgibt. |
|
Frame-Dicke
|
Wählen Sie: eine Dicke, oder klicken Sie auf Benutzerdefinierte Größe, und geben Sie eine Dicke ein. |
Text
|
Schriftart
|
Klicken Sie auf diese Schaltfläche, um die Schriftart zu ändern.
|
|

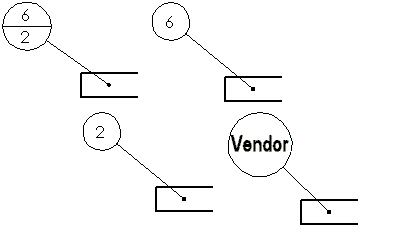

Oben
|
Wählen Sie für den oberen Bereich von Stücklistensymbolen des Typs „Kreisförmige Trennlinie“ oder alle anderen Stücklistensymboltypen Folgendes aus: - Text
- Positionsnummer
- Menge
- Benutzerdefinierte Eigenschaften
Oben gilt für einzelne und geschichtete Stücklistensymbole. |
 |
|
Unten
|
Wählen Sie für den unteren Bereich von Stücklistensymbolen des Typs „Kreisförmige Trennlinie“ Folgendes aus: -
Text
-
Artikelnummer
-
Menge
-
Benutzerdefinierte Eigenschaften
|
 |
Hinweislinienanzeige
|
Hinweislinienanzeige
|
Wählen Sie aus den folgenden Optionen aus: -
Gerade
- Geknickt. Fügt eine horizontale Biegung in die Hinweislinie ein, die mit auf den Text ausgerichtet ist. Wählen Sie eine der folgenden Optionen:
-
Hinweislinienlänge des Dokuments verwenden Leitet die Länge der Hinweislinie von den Einstellungen der Seite Beschriftungen ab.
-
Länge der Hinweislinie. Ermöglicht die Eingabe der Länge des nicht geknickten Teils der Hinweislinie.
- Spline
- VDA
|
Layer
|
Layer
|
Wählen Sie einen Layer aus. Sie müssen zunächst Layers für die Zeichnung erstellen, bevor Sie sie für Dokumenteigenschaften auswählen können.
|
Damit diese Layer-Einstellungen angewendet werden, müssen Sie im Zeichenansichtendokument Per Norm für Layer (Layer-Symbolleiste) auswählen.
Einzelnes Stücklistensymbol
|
Stil
|
Wählen Sie Keiner aus, um den Stücklistensymboltext ohne Rand anzuzeigen, oder wählen Sie eine Stücklistensymbolform aus. Der Standard ist Rund.
|
 |
 |
| Kreisförmig |
Dreiecksprofil |
 |
 |
| Sechseck |
Box |
 |
 |
| Raute |
Fünfeck |
 |
 |
| Kreisförmige Trennlinie |
Fahne - Fünfseitig |
 |
 |
| Fahne - Dreieck |
Unterstrichen |
 |
 |
| Quadrat |
Quadratischer Kreis |
 |
 |
| Prüfen |
Kein |
|
Größe
|
Wählen Sie eine Größe aus der Liste aus (eine bestimmte Anzahl von Zeichen): Standard (passt sich automatisch an den Text an) oder Benutzergröße (Sie definieren die Stücklisten-Symbolgröße). |
 |
Geschichtete Stücklistensymbole
|
Stil
|
Wählen Sie eine Stücklistensymbolform aus. |
 |
|
Größe
|
Wählen Sie eine Größe aus der Liste aus (eine bestimmte Anzahl von Zeichen): Standard (passt sich automatisch an den Text an) oder Benutzergröße (Sie definieren die Stücklisten-Symbolgröße).
|
 |
Layout autom. Stücklistensymbol
|
|
 |
| Quadratisches Layout |
