Dokumenteigenschaften - Detailansichtsetiketten

Sie können für Detailansichtsetiketten Zeichnungseinstellungen auf Dokumentebene festlegen.

So öffnen Sie diese Seite:

Klicken Sie in einer geöffneten Zeichnung auf Optionen (Standard-Symbolleiste) und wählen Sie die Registerkarte Dokumenteigenschaften und anschließend Ansichten > Detail aus.

Globale Zeichnungsnorm

Globale Zeichnungsnorm Wird von den auf der Seite Entwurfsnorm ausgewählten Einstellungen übernommen.

Basis-Detailansichtsstandard

Basis-Detailansichtsstandard
Wählen Sie eine der folgenden Normen aus:
  • ANSI
  • ISO
  • DIN
  • JIS
  • BSI
  • GOST
  • GB

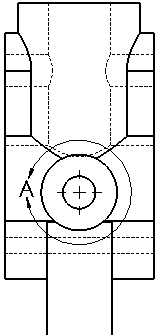

Kreis

Kreisart Wählen Sie einen Stil für den Quellansichtkreis aus.
Kreisdicke Wählen Sie eine Dicke aus, oder klicken Sie auf Benutzerdefinierte Größe, und geben Sie eine Dicke ein.

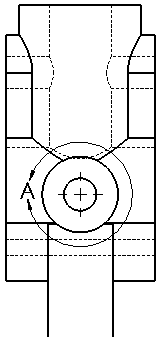

Rand

Randart Wählen Sie einen Stil für den Detailansichtsrand aus.
Rahmendicke Wählen Sie eine Dicke aus, oder klicken Sie auf Benutzerdefinierte Größe, und geben Sie eine Dicke ein.

Detailkreistext

Wendet Schriftarteinstellungen auf die Quellansicht an.

Schriftart

Klicken Sie auf diese Schaltfläche, um die Schriftart zu ändern.

Beispiel für Detailkreistext

Ansichtsetikett-Text

Angewendete Schriftarteinstellungen auf das Detailansichtsetikett.

Schriftart

Klicken Sie auf diese Schaltfläche, um die Schriftart zu ändern.

Beispiel für Ansichtsetikett

Etikettoptionen

Per Norm Aktivieren Sie diese Option, um die Basisnorm zu verwenden. Deaktivieren Sie die Option, um die Ansichtsetikettparameter wie folgt zu ändern:
  • Name. Wählen Sie einen Titel aus, der im Ansichtsetikett angezeigt werden soll, oder geben Sie einen eigenen Titel ein.
  • Etikett. Legen Sie fest, wie der Etikettenbuchstabe, der dem Etikett in der Eltern-Ansicht entspricht, im Ansichtsetikett angezeigt werden soll.
  • Skalieren. Wählen Sie ein Etikett für den Maßstab aus, oder geben Sie ein eigenes Etikett ein.
  • Trennzeichen. Wählen Sie eine Anzeigeoption für den Maßstab aus:
    • Um den Maßstab mit zwei durch ein Trennzeichen getrennten Zahlen darzustellen, wählen Sie eine der folgenden Optionen aus:
      • X:X
      • X/X
      • (X:X)
      • (X/X)
    • Um den Maßstab als Verhältnis von zwei Zahlen gefolgt von X darzustellen, wählen Sie die Option # X aus.
    • Klicken Sie auf <Kein>, um den Maßstab auszublenden.
  • Platz im Maßstab um Doppelpunkt (:) und Schrägstrich (/) entfernen. Wählen Sie aus, Platz im maßstabgetreuen Etikett zu entfernen.
  • Wählen Sie eine Anzeigeoption für das Etikett aus:
    • Gestapelt. Zeigt den Namen und das Etikett über dem Maßstab übereinander an.
    • In einer Linie. Zeigt den Namen und das Etikett auf einer Linie an.
Etikett oberhalb Ansicht anzeigen Aktivieren Sie diese Option, um das Etikett oberhalb der Ansicht anzuzeigen.
Positionsetiketten für neue Ansichten einbeziehen Wählen Sie diese Option aus, um der Detailansicht und dem Detailkreis automatisch eine Standort-Kennzeichnung hinzufügen.
Maßstab nach Ansichtsmaßstab für gezackte Kontur Wählen Sie diese Option aus, um gezackte Außenkonturen automatisch auf den Maßstab der Zeichnungsansicht zu skalieren.

Layer

Layer
Wählen Sie einen Layer aus.
Sie müssen zunächst Layers für die Zeichnung erstellen, bevor Sie sie für Dokumenteigenschaften auswählen können.
Die Layer-Einstellungen für Detailansichtsetiketten setzen die Einstellungen für Kreisart und Randart außer Kraft.
