Dokumenteigenschaften - Bezugshinweise

Sie können für Bezugshinweise Zeichnungseinstellungen auf Dokumentebene festlegen. Für alle Dokumenttypen verfügbar.

So öffnen Sie diese Seite:

Klicken Sie bei geöffneter Zeichnung auf Optionen (Standard-Symbolleiste) und wählen Sie die Registerkarte Dokumenteigenschaften und anschließend Beschriftungen > Bezugshinweise aus.

Globale Zeichnungsnorm

Globale Zeichnungsnorm Wird von den auf der Seite Entwurfsnorm ausgewählten Einstellungen übernommen.

Bezugshinweis-Basisnorm

Bezugshinweis-Basisnorm
Wählen Sie einen Standard aus:
  • ANSI
  • ISO
  • DIN
  • JIS
  • BSI
  • GOST
  • GB

Art der Hinweislinie

Art der Hinweislinie Wählen Sie: einen Stil.
Dicke der Hinweislinie Wählen Sie: eine Dicke, oder klicken Sie auf Benutzerdefinierte Größe, und geben Sie eine Dicke ein.

Text

Schriftart

Klicken Sie auf diese Schaltfläche, um die Schriftart zu ändern.
Textausrichtung Auswahl:
  • Mitte
  • Links
  • Rechts

Position der Hinweislinie

Position der Hinweislinie Wählen Sie eine Standard-Verankerungsposition aus:
  • Am nächsten
  • Links
  • Rechts

Hinweislinienanzeige

Hinweislinienanzeige Wählen Sie aus den folgenden Optionen aus:
  • Gerade
  • Geknickt. Fügt eine horizontale Biegung in die Hinweislinie ein, die mit auf den Text ausgerichtet ist. Wählen Sie eine der folgenden Optionen:
    • Hinweislinienlänge des Dokuments verwenden. Leitet die Länge der Hinweislinie von den Einstellungen auf der Seite Beschriftungen ab.
    • Länge der Hinweislinie. Ermöglicht die Eingabe der Länge des nicht geknickten Teils der Hinweislinie.
  • Unterstrichen
  • Spline
  • VDA
Automatische Ausrichtung der Hinweislinie (verfügbar für die DIN- und JIS-Norm) Ermöglicht, dass die Hinweislinie in einem Stücklistensymbol von einer Seite des Stücklistensymbols gefangen wird.

Rand

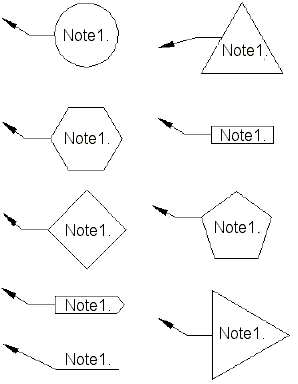

Stil Wählen Sie Keiner aus, um den Bezugshinweistext ohne Rand anzuzeigen, oder wählen Sie eine Randart aus.
Größe Wählen Sie eine Größe aus der Liste aus (eine bestimmte Anzahl von Zeichen), Standard (passt sich automatisch an den Text an) oder Benutzergröße (wo Sie die Stücklisten-Symbolgröße definieren können).
Wenn Sie Standard auswählen, können Sie einen Abstand hinzufügen, um den Offset zwischen Rand und Text festzulegen.
Standard Standard mit einem Abstand von 0,25 Zoll

Formatierung

Absatzabstand Legt den Abstand zwischen den angrenzenden Absätzen fest.

0,25 Zoll zwischen Absätzen, wenn der gesamte Text ausgewählt ist

Zeitraum nicht mit Rändern anzeigen Unterdrückt den Punkt nach der Absatznummer, wenn der Hinweis einen Rand aufweist.

Layer

Layer
Wählen Sie einen Layer aus.
Sie müssen zunächst Layers für die Zeichnung erstellen, bevor Sie sie für Dokumenteigenschaften auswählen können.
Damit diese Layer-Einstellungen angewendet werden, müssen Sie im Zeichenansichtendokument Per Norm für Layer (Layer-Symbolleiste) auswählen.
