„Anderes auswählen“ und „Verknüpfungsreferenz auswählen“

Sie können das Dialogfeld Anderes auswählen verwenden, um Elemente auszuwählen, die von anderen Elementen verdeckt werden. Sie können das Dialogfeld Verknüpfungsreferenz auswählen verwenden, um Verknüpfungsreferenzen auszuwählen.

Anderes auswählen

Auswählen von verdeckten Elementen:

  1. Klicken Sie in einem Teil- oder Baugruppendokument mit der rechten Maustaste auf das Modell im Grafikbereich und wählen Sie Anderes auswählen aus.

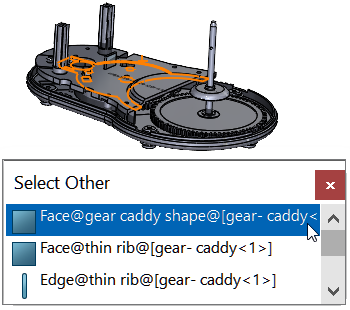

    • Der Cursor ändert sich zu und das Dialogfeld Anderes auswählen wird mit einer Liste von Elementen angezeigt, die unter dem Cursor liegen, und zwar in der Reihenfolge, in der sie auftreten. Ein Symbol zeigt den Elementtyp an, wie z. B. Fläche oder Kante.
    • Führen Sie den Cursor über Elemente in der Liste, um sie im Grafikbereich hervorzuheben.
    • Um durch die Liste zu navigieren, drücken Sie die Tab-Taste, oder rollen Sie die mittlere Maustaste.
    • Sie können mit der rechten Maustaste in das Modell klicken, um Flächen auszublenden und andere verborgene Flächen und Kanten sichtbar zu machen.
  2. Klicken Sie in der Liste oder im Grafikbereich, um ein Element auszuwählen.

Verknüpfungsreferenz auswählen

Wenn mehrere Verknüpfungsreferenzen verfügbar sind, wird im Dialogfeld Verknüpfungsreferenz auswählen eine Liste von Verknüpfungsreferenzen angezeigt.

Das Dialogfeld kann bei Verwendung der folgenden Workflows angezeigt werden:
  • Einfügen einer Komponente.
  • Eine Komponente aus dem FeatureManager ziehen.
  • Ziehen einer Datei aus der Registerkarte Datei-Explorer in den Task-Fensterbereich.
  • Ziehen einer Datei aus der Registerkarte Konstruktionsbibliothek in den Task-Fensterbereich.

Auswählen einer Verknüpfungsreferenz:

  1. Öffnen Sie ein Modell, in dem mehrere Referenzen zwischen zwei Komponenten verfügbar sind.

    In diesem Beispiel erstellen Sie eine Verknüpfungsreferenz zwischen einem Drehknopf und einer Platte. Die Platte verfügt über mehrere Positionen, die Sie auswählen können.

  2. Legen Sie den Knopf auf der Platte ab.

    Verknüpfungsreferenz auswählen wird angezeigt, wenn sich der Knopf auf der Platte befindet.

  3. Wählen Sie im Dialogfeld Verknüpfungsreferenz auswählen eine Referenz aus.
