Ausrichten von parallelen/konzentrischen Bemaßungen

In einer Zeichnung können Sie ausgewählte lineare, radiale oder winkelförmige Bemaßungen mit gleichem Abstand anordnen. Parallel/Konzentrisch ausrichten wird zum „Schichten“ und „räumlichen Anordnen“ von Bemaßungen verwendet. Die ausgewählten Bemaßungen müssen vom gleichen Typ sein.

Ausrichten und Gruppieren von parallelen Bemaßungen

Ausrichten und Gruppieren von parallelen Bemaßungen:

  1. Halten Sie in einer Zeichnung die Strg-Taste gedrückt, und wählen Sie zwei oder mehrere Bemaßungen aus, die aufeinander ausgerichtet werden sollen. Sie können auch die Gruppe von Bemaßungen auswählen, indem Sie die linke Maustaste gedrückt halten, und einen Rahmen um die Bemaßungen ziehen.
  2. Klicken Sie in der Ausrichten-Symbolleiste auf Parallel/Konzentrisch ausrichten Tool_Align_Parallel_Concentric_Align.gif, oder wählen Sie Extras > Bemaßungen > Parallel/Konzentrisch ausrichten aus.
    Die Bemaßungen werden mit gleichem Abstand zwischen den Pfeilen angeordnet. Sie werden auch gruppiert und behalten ihre parallele Ausrichtung bei, wenn sie verschoben werden.
    Align_Parallel_ex.gif Align_Concentric_ex.gif
    Parallel ausgerichtet Konzentrisch ausgerichtet

Festlegen des Abstands zwischen Bemaßungen

Festlegen des Abstandszwischen den Bemaßungen:

  1. Wählen Sie Extras > Optionen > Dokumenteigenschaften > Bemaßungen aus.
  2. Legen Sie unter Offset-Abstände einen Wert für Von letzter Bemaßung (1) (dem Abstand zwischen den Bemaßungen, wie im Bild gezeigt) fest.
    1 Von letzter Bemaßung
    2 Von Modell
  3. Klicken Sie auf OK.

Hervorheben von Bemaßungen, die auf einander ausgerichtet sind

Hervorheben von Bemaßungen, die auf einander ausgerichtet sind:

Klicken Sie mit der rechten Maustaste auf eine Bemaßung, die mit Parallel/Konzentrisch ausrichten Tool_Align_Parallel_Concentric_Align.gif erstellt wurde, und klicken Sie auf Ausrichtung anzeigen.

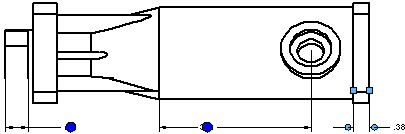

Ausgerichtete Bemaßungen sind mit blauen Punkten markiert.

Entfernen von Bemaßungen aus einem Satz ausgerichteter Bemaßungen

Entfernen einer Bemaßung aus einem Satz ausgerichteter Bemaßungen:

Klicken Sie mit der rechten Maustaste auf eine Bemaßung, die mit Parallel/Konzentrisch ausrichten Tool_Align_Parallel_Concentric_Align.gif erstellt wurde, und klicken Sie auf Ausrichtung brechen.
