IFC-Dateien

Sie können SOLIDWORKS Dateien zur Verwendung in Software-Anwendungen, die in der Bauwesen-Lieferkette verwendet werden, als Industry Foundation Classes-Dateien (.ifc, entweder IFC 2x3 oder IFC 4.0) exportieren.

Mit Von diesem PC öffnen können Sie .ifc-Dateien in SOLIDWORKS öffnen, um Informationen aus Modellen zu integrieren, die ursprünglich mit Baukonstruktions-Software erstellt wurden. Zum Filtern, welche Komponenten importiert werden sollen, wählen Sie im Dialogfeld Öffnen die Option Filter aktivieren aus.

Die folgenden Attribute können aus einer SOLIDWORKS Datei einer IFC 4.0-Datei zugeordnet werden:

  • Geometrische Daten
  • Material- und Masseneigenschaften
  • Tessellierte Geometrie
  • Flächen- und Körperfarben

Die folgenden Eigenschaften können in IFC 2x3-Dateien geschrieben werden:

  • Material
  • Messwert Masse
  • Messwert Fläche
  • Messwert Volumen

Exportieren von .IFC-Dateien

Sie können SOLIDWORKS Baugruppen oder Komponenten der obersten Ebene mit IFC 2x3 oder IFC 4 als .ifc-Dateien exportieren. Sie können eine .ifc-Datei mit benutzerdefinierten Eigenschaften exportieren, die IFC-Metadaten sowie andere Eigenschaften einschließen.

Sie können das Defeature-Werkzeug auf ein Modell anwenden, bevor Sie das .ifc-Format exportieren, wodurch Konstruktionsdetails entfernt und die Modellgröße reduziert werden.
  1. Klicken Sie auf Datei > Exportieren als.
  2. Wählen Sie im Dialogfeld Exportieren unter Dateityp den Eintrag IFC 2x3 oder IFC 4 aus.
  3. Klicken Sie auf Optionen.
  4. Wählen Sie OmniClass™, Uniclass2015, benutzerdefinierte Eigenschaften, Material- und Masseneigenschaften und Einheiten aus und klicken Sie auf OK.
    Bevor Sie eine OmniClass oder UniClass auswählen, müssen Sie die Klassen verstehen, die im Dialogfeld aufgeführt sind. Siehe http://www.omniclass.org und [http://www.cpic.org.uk/uniclass2/].
  5. Wenn Sie in IFC 4 exportieren, speichern Sie mit einer der folgenden Optionen:
    • BREP
    • Tessellierung
  6. Wählen Sie den Dateinamen und die Position aus, geben Sie eine optionale Beschreibung ein, und klicken Sie auf OK.

Exportieren benutzerdefinierter Eigenschaften in IFC-Dateien

Wenn Sie SOLIDWORKS Modelle als IFC-Dateien exportieren, können Sie benutzerdefinierte SOLIDWORKS Eigenschaften IFC-Eigenschaftssätzen zuordnen.

Vorteile: BIM-Kunden können so ihre benutzerdefinierten Eigenschaftsdaten exportieren, die für den Bau und Betrieb des Gebäudes wichtig sind. Diese Funktion ist flexibel. Sie können SOLIDWORKS Eigenschaften IFC-Eigenschaften zuordnen, möglicherweise unter einem anderen Namen, und Ihre eigenen Zieleigenschaftsgruppen in der IFC-Datei definieren.

  1. Klicken Sie in der SOLIDWORKS Datei auf Datei > Eigenschaften und fügen Sie auf der Registerkarte Benutzerdefiniert Eigenschaften hinzu, die Sie in die IFC-Datei exportieren möchten. Speichern Sie die Datei.
  2. Erstellen Sie eine XML-Zuordnungsdatei, die die benutzerdefinierten SOLIDWORKS Eigenschaften den IFC-Eigenschaftswerten zuordnet. SOLIDWORKS bietet Muster-Zuordnungsdateien unter SOLIDWORKS install folder\lang\language\IFC.
    Muster-Zuordnungsdatei:
    <CustomPropertiesPSETMapping>
        <Schema Version="1.0"/>
        <PropertySet Name="Pset_DoorCommon">
            <AppliesTo ElementType="IFCDOOR"/>
            <PropertyMapping SOLIDWORKS="Reference" IFC="Reference" Type="IfcIdentifier"/>
            <PropertyMapping SOLIDWORKS="FireRating" IFC="FireRating" Type="IfcLabel"/>
            <PropertyMapping SOLIDWORKS="NoiseRating" IFC="AcousticRating" Type="IfcLabel"/>
            <PropertyMapping SOLIDWORKS="Security" IFC="SecurityRating" Type="IfcLabel"/>
            <PropertyMapping SOLIDWORKS="External" IFC="IsExternal" Type="IfcBoolean"/>
            <PropertyMapping SOLIDWORKS="Infiltration" IFC="Infiltration" Type="IfcVolumetricFlowRateMeasure"/>
            <PropertyMapping SOLIDWORKS="ThermalTransmit" IFC="ThermalTransmittance" Type="IfcThermalTransmittanceMeasure"/>
            <PropertyMapping SOLIDWORKS="Verglasungsflächenanteil" IFC="GlazingAreaFraction" Type="IfcPositiveRatioMeasure"/>
            <PropertyMapping SOLIDWORKS="Accessible" IFC="HandicapAccessible" Type="IfcBoolean"/>
            <PropertyMapping SOLIDWORKS="FireDoor" IFC="FireExit" Type="IfcBoolean"/>
            <PropertyMapping SOLIDWORKS="StarTrekDoor" IFC="SelfClosing" Type="IfcBoolean"/>
            <PropertyMapping SOLIDWORKS="SmokeStop" IFC="SmokeStop" Type="IfcBoolean"/>
        </PropertySet>
        <PropertySet Name="ACME_CageCodes">
            <AppliesTo ElementType="IFCDOOR"/>
            <AppliesTo ElementType="IFCWINDOW"/>
            <PropertyMapping SOLIDWORKS="RefCode" IFC="CageCode" Type="IfcLabel"/>
        </PropertySet>
    </CustomPropertiesPSETMapping>
  3. Klicken Sie in einer SOLIDWORKS Datei auf Datei > Speichern unter.
  4. Wählen Sie im Dialogfeld unter Dateityp den IFC-Dateityp aus und klicken Sie auf Optionen.
  5. Wählen Sie im Dialogfeld Systemoptionen unter Optionen > Ausgabe als die Option Zuordnungsdatei zur Festlegung von Eigenschaften verwenden aus und wählen Sie die Zuordnungsdatei aus der Liste oder über den Datei-Explorer aus.
  6. Klicken Sie auf OK und dann auf Speichern, um die Datei als IFC-Datei zu exportieren.
    Die IFC-Datei enthält die benutzerdefinierten SOLIDWORKS Eigenschaften im IFC-Eigenschaftssatz, basierend auf der Zuordnungsdatei.

IFC-Export-Optionen

Sie können SOLIDWORKS Baugruppen oder Komponenten der obersten Ebene als Industry Foundation Classes-.ifc-Dateien exportieren. Sie können dem Modell OmniClass™ beim Exportieren Uniclass2015, benutzerdefinierte Eigenschaften, Material- und Masseneigenschaften und Einheiten zuweisen.

So öffnen Sie das Dialogfeld für .ifc Exportoptionen:

Klicken Sie bei geöffnetem Modell auf Datei > Exportieren als, wählen Sie IFC 2x3 oder IFC 4.0 aus und klicken Sie auf Optionen.

Ausgabe als

OmniClass Definiert das OmniClass Bauwesenklassifizierungssystem. Diese Klassifizierung organisiert Komponenten für die Bauwesen-Lieferkette oder die Bauindustrie.
UniClass2015 Definiert die Klassifizierungstabellen für das Entwicklungsrelease von UniClass2015, die vom CPI-Komitee (Construction Project Information) bereitgestellt werden. Die UniClass2015-Tabellen beschreiben den Inhalt, die Form und die Vorbereitung der Informationen zur Konstruktionsproduktion.

Klappen Sie die hierarchischen Tabellen auf, um die richtige Klassifizierung für Ihre Konstruktion zu suchen. Beispiel:

  • EF - Elemente nach Form
    • EF_10 - Brücken und Viadukte

      EF_10_10 - Bogenbrücken

      EF_10_20 - Zugbrücken

      EF_10_25 - Auslegerbrücken

Benutzerdefinierte Eigenschaften Legt die benutzerdefinierten Eigenschaften der exportierten .ifc-Datei fest.
Material- und Masseneigenschaften Legt das Material und die Masseneigenschaften der exportierten .ifc-Datei fest.
Einheiten Definiert die Einheiten für das exportierte Modell.
Use Property Set mapping file (Eigenschaftssatz-Zuordnungsdatei verwenden) Gibt die XML-Zuordnungsdatei an, die zum Exportieren benutzerdefinierter Eigenschaften aus SOLIDWORKS Dokumenten in IFC-Eigenschaftsgruppen verwendet wird. Wählen Sie eine Zuordnungsdatei aus der Liste oder über den Datei-Explorer aus. SOLIDWORKS bietet Muster-Zuordnungsdateien unter SOLIDWORKS install folder\lang\language\IFC.

IFC4-Export

Speichern Sie IFC4-Dateien mit einer der folgenden Optionen:

BREP Stellt das Modell in Bezug auf die Begrenzungsoberflächen dar, sodass Sie Flächensätze als einzelne Form oder Objekt verarbeiten können.
Tessellierung Stellt das Modell in Bezug auf sich wiederholende Muster von Polygonen dar, die eine Ebene ohne Lücken oder Überlappungen abdecken.

Importieren von IFC-Dateien

Sie können .ifc-Dateien in SOLIDWORKS importieren, um Informationen aus Modellen zu integrieren, die ursprünglich mit Baukonstruktions-Software erstellt wurden.

Wenn Sie .ifc-Dateien in SOLIDWORKS importieren, wird die Dateigeometrie importiert, aber das resultierende SOLIDWORKS Modell hat im Wesentlichen keine Features.
Sie können angeben, welche IFC-Elemente oder Komponenten importiert werden sollen.
Vorteile: Durch das Filtern von Komponenten beim Import von IFC-Dateien können Sie genau die Komponenten angeben, die benötigt werden. Dies spart Zeit und optimiert Ihre Arbeit, insbesondere bei großen IFC-Dateien.
  1. Klicken Sie auf Datei > Öffnen.
  2. Optional: 3DEXPERIENCE Benutzer: Wenn das Dialogfeld Unter 3DEXPERIENCE öffnen angezeigt wird, klicken Sie auf Dieser PC.
  3. Wählen Sie im Dialogfeld unter Dateityp den Eintrag IFC 2x3 aus.
  4. Um allgemeine Optionen anzugeben, klicken Sie auf Optionen, geben Sie die zu importierenden IFC-Elemente an und klicken Sie auf OK.
  5. Zum Filtern, welche Komponenten importiert werden sollen, wählen Sie im Dialogfeld Öffnen die Option Filter aktivieren aus.
  6. Wählen Sie die Datei aus, und klicken Sie auf Öffnen.
    Wenn Sie Filter aktivieren ausgewählt haben, finden Sie weitere Informationen unter Filtern von Komponenten beim Importieren von IFC-Dateien.

Filtern von Komponenten beim Importieren von IFC-Dateien

Wenn Sie IFC-Dateien importieren, können Sie filtern, welche Komponenten importiert werden sollen.

Vorteile: Durch das Filtern von Komponenten beim Import von IFC-Dateien können Sie genau die Komponenten angeben, die benötigt werden. Dies spart Zeit und optimiert Ihre Arbeit, insbesondere bei großen IFC-Dateien.

So werden Komponenten beim Importieren von IFC-Dateien gefiltert:

  1. Klicken Sie auf Datei > Öffnen.
  2. Im Dialogfeld:
    1. Wählen Sie für Dateityp IFC 2x3 (*.ifc) aus.
    2. Wählen Sie unter Dateiname die IFC-Datei aus.
    3. Wählen Sie Filter aktivieren.
    4. Klicken Sie auf Öffnen.

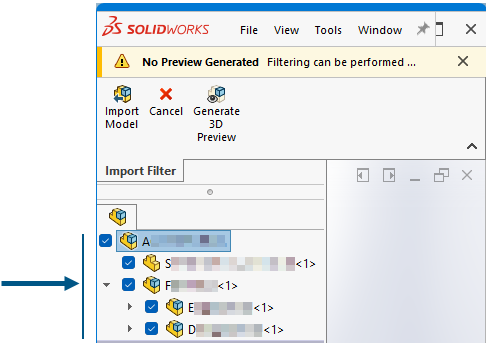

    Ein Fortschrittsbalken zeigt den Status an, während SOLIDWORKS die Produktstruktur generiert. Die Datei wird mit einer Produktstruktur und einem leeren Grafikbereich angezeigt. Eine Meldungsleiste weist darauf hin, dass Sie die Komponenten filtern können, um eine Vorschau zu erstellen. Im CommandManager „Importfilter“ werden die verfügbaren Werkzeuge angezeigt.

    Wenn Sie Filteroptionen angegeben haben unter Extras > Optionen > Systemoptionen > Import > Dateiformat IFC unter Zu importierende Elemente, wendet SOLIDWORKS diese Filteroptionen automatisch an. Wenn Sie diese Einstellungen auf Systemebene vor dem Filtern von Komponenten festlegen, sparen Sie Zeit, insbesondere bei großen IFC-Dateien, da Sie die zu öffnenden Elemente und Komponenten gezielt auswählen können.
  3. Gehen Sie folgendermaßen vor:

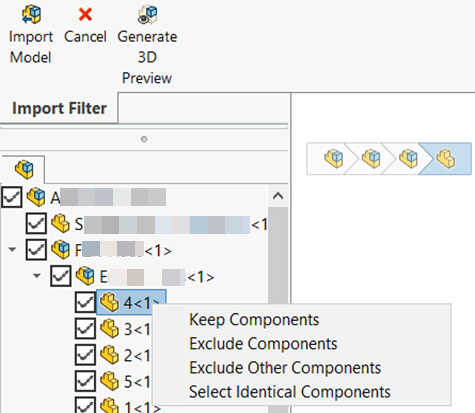

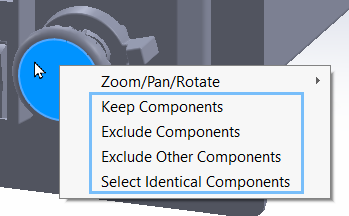

    • Wählen Sie im FeatureManager die zu importierenden Komponenten aus oder heben Sie die Auswahl auf. Sie können einzelne Komponenten auswählen oder mehrere Komponenten über Kontrollkästchen auswählen.
    • Klicken Sie auf 3D-Voranzeige erzeugen , um eine grafische 3D-Voranzeige der ausgewählten Komponenten anzuzeigen.
    • Klicken Sie auf Abbrechen, um den Vorgang abzubrechen und die Vorschau zu schließen.
    Bei Unterbaugruppen, die eine Mischung aus ausgewählten und abgewählten Komponenten enthalten, wird ein teilweise markiertes Kontrollkästchen angezeigt. Als Unterstützung bei der Mehrfachauswahl können Sie mit der rechten Maustaste auf die ausgewählten Komponenten klicken und Komponenten beibehalten oder Komponenten ausschließen auswählen. Um die Auswahl zu invertieren, wählen Sie Andere Komponenten ausschließen aus. Wenn die Komponenten identisch sind, wird auch die Option Identische Komponenten auswählen angezeigt.

  4. Wenn die Auswahl der zu importierenden Komponenten abgeschlossen ist, klicken Sie auf Modell importieren .
    SOLIDWORKS importiert die IFC-Datei mit den ausgewählten Komponenten.

SOLIDWORKS Dateien als IFC-Elemente klassifizieren

Sie können eine SOLIDWORKS Datei als .ifc-Datei mit .ifc-Elementklassifizierung speichern.

So klassifizieren Sie SOLIDWORKS Dateien als .ifc-Elemente:

  1. Öffnen Sie eine SOLIDWORKS Teil- oder Baugruppendatei.
  2. Klicken Sie auf Datei > Eigenschaften.
  3. Gehen Sie im Dialogfeld auf der Registerkarte Benutzerdefiniert wie folgt vor:
    1. Wählen Sie unter Eigenschaftsname die Option IFC aus.
    2. Wählen Sie unter Wert- /Textausdruck die entsprechende Taxonomie aus.
    3. Klicken Sie auf OK.

Importieren ausgewählter IFC-Elemente aus IFC-Dateien

Sie können auswählen, welche IFC-Elemente Sie aus IFC-Dateien importieren möchten, indem Sie Filter in den Systemoptionen definieren.

So importieren Sie ausgewählte IFC-Elemente aus IFC-Dateien:

  1. Klicken Sie in einer IFC-Datei auf Extras > Optionen > Systemoptionen > Importieren.
  2. Im Dialogfeld:
    1. Wählen Sie unter Dateiformat die Option IFC aus.
    2. Erweitern Sie unter Zu importierende Elemente die IFC-Elemente im Bereich Klassifizierung.
    3. Wählen Sie unter Importieren die IFC-Elemente aus, die Sie importieren möchten.
    4. Klicken Sie auf OK.
    Nachdem Sie die IFC-Datei geöffnet haben, werden nur die IFC-Elemente importiert, die Sie im Dialogfeld Systemoptionen angegeben haben.
