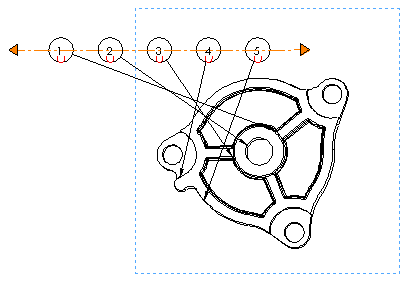

Mithilfe von Magnetlinien können Stücklistensymbole auf einfache Weise entlang einer Linie in einem beliebigen Winkel ausgerichtet werden.
Fügen Sie Stücklistensymbole an Magnetlinien an, legen Sie fest, ob die Stücklistensymbole in der Zeichnung gleichmäßig verteilt werden sollen oder nicht, und verschieben Sie die Linien frei in einem beliebigen Winkel.
- In einer Zeichenansicht können sich mehrere Magnetlinien befinden.
- Magnetlinien werden nicht gedruckt.
- Stücklistensymbole behalten ihre Ausrichtung bei, wenn die Magnetlinien nicht sichtbar sind.
- Wenn Sie ein Stücklistensymbol auf ein anderes Stücklistensymbol auf einer Magnetlinie ziehen, tauschen die Stücklistensymbole die Positionen.
- Sie können Stücklistensymbole vor oder nach dem Einfügen von Magnetlinien einfügen.
- Sie können Magnetlinien automatisch einfügen, wenn Sie den Befehl Automatisches Stücklistensymbol verwenden.
Video: Magnetlinien - Beispiel
