Profilgröße für Schweißkonstruktionen und Struktursysteme

Bei Schweißkonstruktionen und Struktursystemen können Sie die Größe des Profils aus Konstruktions- und Konfigurationstabellen auswählen.

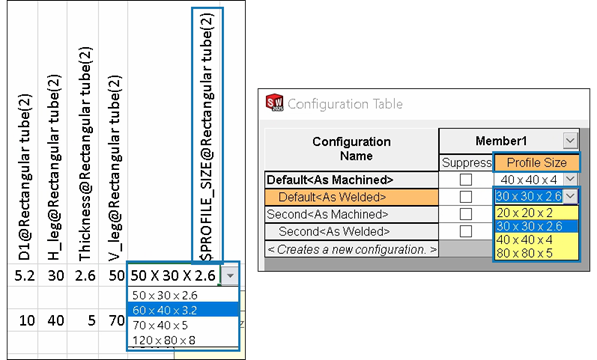

Für die konfigurierten Profile wird in der Konstruktionstabelle und in der Konfigurationstabelle die Spalte Profilgröße angezeigt, in der Sie eine Profilgröße für die Konfigurationen aus der Liste auswählen können.

Um die Profilgröße in Tabellen zu steuern, verwendet die Spaltenüberschrift die folgende Syntax:
  • Schweißkonstruktionen: $PROFILE_SIZE@feature_name
  • Struktursysteme: $PROFILE_SIZE@member_name

So legen Sie die Profilgröße für Konfigurationen in einer Konstruktionstabelle fest:

  1. Öffnen Sie ein Teil mit mehreren Konfigurationen.
  2. Klicken Sie auf Excel-Konstruktionstabelle (Extras-Symbolleiste) oder auf Einfügen > Tabellen > Excel-Konstruktionstabelle .

    Die Spalte $PROFILE_SIZE wird angezeigt, in der Sie die Profilgröße für die Konfigurationen angeben können.

So legen Sie die Profilgröße für Konfigurationen in einer Konfigurationstabelle fest:

  1. Klicken Sie bei einem Teil mit mehreren Konfigurationen auf die Registerkarte ConfigurationManager .
  2. Erweitern Sie Tabellen .
  3. Klicken Sie mit der rechten Maustaste auf Konfigurationstabelle und klicken Sie dann auf Tabelle einblenden.

    Die Spalte Profilgröße wird angezeigt, in der Sie die Profilgröße für die Konfigurationen angeben können.

  4. Optional: Um ein Schweißkonstruktions-Feature zur Konfigurationstabelle hinzuzufügen, klicken Sie mit der rechten Maustaste auf das Feature und dann auf Feature konfigurieren.

    Sie können dann Profilgröße aus der Liste auswählen, um diese Spalte der Konfigurationstabelle hinzuzufügen und die Profilgröße anzugeben.
