Sie können eine Stanztabelle in die Abwicklungsansicht von Blechteilen in Zeichnungen einfügen.

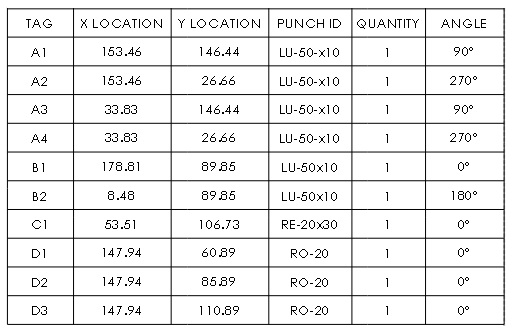

Stanztabellen enthalten die Formwerkzeug- und Bibliotheks-Features, die in den Blechkörpern verwendet werden, darunter die folgenden:
Etikett
|
Beschriftung, die jeder Stanztabelle in der Abwicklung hinzugefügt wird |
X-Position
|
Abstand von der X-Achse zum Einfügepunkt des Werkzeugs |
Y-Position
|
Abstand von der Y-Achse zum Einfügepunkt des Werkzeugs |
Stanzkennung
|
Eigenschaft des Formwerkzeug-/Bibliotheks-Features, das in der Komponente verwendet wird |
Menge
|
Verwendungshäufigkeit des Formwerkzeug-/Bibliotheks-Features in der Komponente |
Winkel
|
Winkel zwischen der X-Achse und dem Werkzeug |
