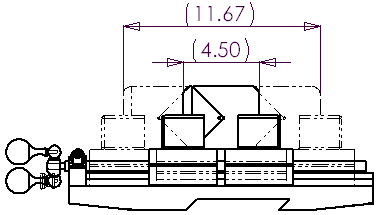

In Baugruppenzeichnungen können Sie die Ansicht „Alternativpositions-Ansichten“ verwenden, um den Bewegungsbereich einer Baugruppenkomponente anzugeben, indem Sie sie an verschiedenen Positionen anzeigen.
Sie können eine oder mehrere Alternativpositions-Ansichten in einer Phantomschriftart über die Originalansicht legen.
- Sie können zwischen der primären Ansicht und der Alternativpositions-Ansicht Bemaßungen erstellen.
- Die Alternativpositions-Ansicht wird zum FeatureManager hinzugefügt.
- Sie können mehrere Alternativpositions-Ansichten in einer Zeichnung erstellen.
- Die Ansicht „Kamera zurücksetzen“ ist in Bildausschnitten und Ausbruchansichten verfügbar, jedoch nicht für Bruchkanten- oder Schnittansichten.
- Nachdem die Alternativpositions-Ansicht erstellt wurde, kann sie auf Baugruppen- und Zeichnungsebene modifiziert werden.
