Blöcke in Zeichnungen unterscheiden sich von Blöcken in Teilen und Baugruppen, da Blöcke in Zeichnungen:
- Bei Blöcken in Zeichnungen werden standardmäßig Bemaßungen angezeigt.
- Blöcke in Zeichnungen werden im FeatureManager im Ordner Blöcke
mit einer Zeile pro Block (nicht pro referenzierter Kopie) angezeigt.
Das Speichern von Blöcken ist optional. Sie können Blöcke innerhalb eines Zeichnungsdokuments erstellen, bearbeiten, kopieren und verschieben, ohne die Blöcke in eine Datei speichern zu müssen.
Wenn Sie einen Block von einer Skizze mit mehreren Hinweislinienbemaßungen erstellen, werden alle Hinweislinien bis auf die ursprüngliche Bemaßung entfernt.

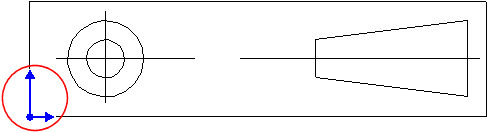

Einfügepunkte
Blöcke verfügen über einen Einfügepunkt. Wenn Sie einen Block einfügen oder eine referenzierte Blockkopie einfügen, wird der Block so platziert, dass sein Einfügepunkt am Auswahl- oder Einfügepunkt ist. Referenzierte Blockkopien werden um ihre Einfügepunkte skaliert und gedreht.
Sie können die Position eines Blockeinfügepunkts im PropertyManager Block ändern.
Hinweislinie
Blockhinweislinien haben einen Hinweislinienpunkt (das mit dem Block verankerte Ende). Sie können eine Hinweislinie zu einem referenzierten Block hinzufügen, und Sie können den Hinweislinienpunkt an eine beliebige Stelle im Block ziehen. Sie können auch die Position des Hinweislinienpunkts im PropertyManager Block ändern. Zudem können Sie den Stil und die Größe der Pfeilspitzen auf Block-Hinweislinien ändern.
Hinweislinien an Bezugshinweisen in Blöcken können nicht verschoben werden, damit sie an ein Modell oder Skizzenelement angefügt werden können.
Layer
Sie können Skizzenelemente und Beschriftungen auf Layers verschieben, bevor Sie Blöcke erstellen. Sie können sie auch auf Layers im Block-Editor verschieben.
Wenn ein Block sich auf einem Layer befindet, werden die Anzeigeattribute des Layers auf den gesamten Block übertragen, ungeachtet der Layer-Attribute der Elemente im Block, die sich auf einem anderen Layer befinden. Wenn Skizzengeometrie mit Für Konstruktion markiert ist, wird der Linientyp nicht überschrieben, weil Für Konstruktion kein Stilattribut, sondern eine Skizzeneigenschaft ist.
Fangfunktionen
Sie können einen Block am Skizzenpunkt innerhalb des Blocks ziehen (z. B. einem Linienendpunkt oder Eckpunkt eines Rechtecks). Die Ableitung und das Fangen der Punkte durch andere Punkte erfolgt auf folgende Weise: Block-zu-Block, Block-zu-Skizze, Skizze-zu-Block und Skizze-zu-Skizze.
