Sie können eine Bruchkantenansicht in einer Zeichnung verwenden. Mit Bruchkantenansichten können Sie die Zeichenansicht in einem größeren Maßstab auf einem kleineren Zeichenblatt anzeigen. Sie erstellen mit Hilfe von Bruchkanten in der Ansicht eine Lücke oder einen Bruch. Referenzbemaßungen und Modellbemaßungen, die mit dem Bruchkantenbereich verknüpft sind, spiegeln die tatsächlichen Modellwerte wider.
Bruchkantenansichten umfassen die folgende Funktionalität:
- Sie können den Abstand zwischen den Bruchkanten und der Verlängerung der Linien über die Teilgeometrie in „Dokumenteigenschaften“ - „Detaillierung“ festlegen.
- Bemaßungen, die die Bruchkante schneiden, werden automatisch unterbrochen.
- Sie können Bruchkanten an einer bestimmten Position fixieren. Bemaßen Sie die Bruchkanten nach der Erstellung der Bruchkantenansicht auf einen bekannten Teil der Geometrie. Diese Bemaßungen werden nur im Zeichendokument verwendet. Sie werden auf einer ausgedruckten Zeichnung nicht abgebildet.
- Sie können die Linienart für die Bruchkanten unter festlegen.
- Sie können Bemaßungslinien als Zickzack-Linien anzeigen, indem Sie Bemaßungen in Bruchkantenansichten unterbrochen anzeigen unter „Dokumenteigenschaften“ - „Bemaßungen“ auswählen.
- Sie können die Befehle Bruchkantenansicht und Bruch der Ansicht aufheben auf mehrere Ansichten anwenden.
- Sie können in einer Ansicht mehrere Bruchkanten mit einer beliebigen Kombination aus horizontalen oder vertikalen Bruchkanten erstellen. Für alle Bruchkanten werden derselbe Abstand und dieselbe Bruchkantenart verwendet.
- Bruchkantenansichten von abgewickelten Blechteilen enthalten Biegelinien.
- Sie können eine Bruchkantenansicht mit einer oder mehreren Schnittansichten kombinieren, um eine gedrehte Schnittansicht (rotierte Schnittansicht) zu erstellen.

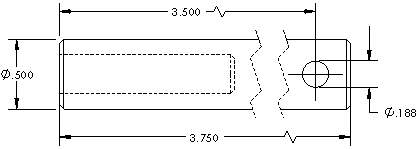

Beispiel: Bruchkantenansicht gesperrt
