In Baugruppen mit mehreren Anzeigestatus können Sie die Display State Table (Anzeigestatustabelle) verwenden, um die Anzeigestatus zu steuern.
In der
Display State Table (Anzeigestatustabelle) können Sie:
- Den Ausblenden-/Einblendenstatus einer Komponente steuern
- Fügen Sie einen neuen Anzeigestatus hinzu, indem Sie in die Spalte Erstellt neuen Anzeigestatus klicken
- Fügen Sie der Tabelle eine neue Komponente hinzu, indem Sie im PropertyManager oder Grafikbereich auf die Komponente doppelklicken
- Doppelklicken Sie auf die Namenszelle eines Anzeigestatus, um zu diesem Anzeigestatus zu wechseln
- Klicken Sie mit der rechten Maustaste auf die Namenszelle eines Anzeigestatus, um den Anzeigestatus umzubenennen oder zu diesem zu wechseln

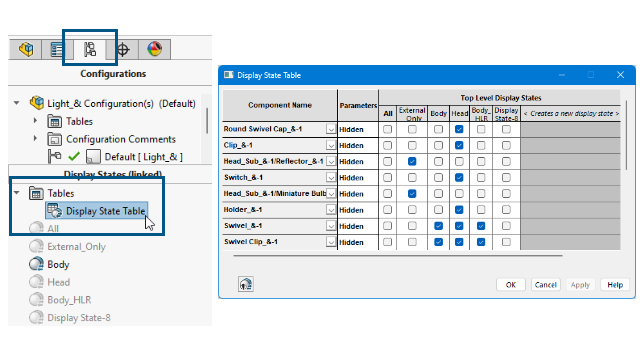

Um auf die Anzeigestatustabelle zuzugreifen, klicken Sie im ConfigurationManager
unter Tabellen
mit der rechten Maustaste auf Tabelle für Anzeigestatus und wählen Sie Tabelle einblenden.
Allgemeine Informationen
- Die Tabelle wird angezeigt, wenn die oberste Baugruppe mehr als einen Anzeigestatus enthält.
- Die Tabelle ist sowohl für nicht verknüpfte als auch verknüpfte Anzeigestatus verfügbar. Für verknüpfte Anzeigestatus zeigt die Tabelle die Anzeigestatus an, die für die aktive Konfiguration verfügbar sind.
- Klicken Sie in der Tabelle auf Referenzierten Anzeigestatus ausblenden/einblenden
, um die Zeile Referenzierter Anzeigestatus für jede Komponente in allen Ansichtsstatus der übergeordneten Baugruppe ein- oder auszublenden.
