Dieser Abschnitt enthält Beispiele für komplexe Ecken mit verschiedenen Trimmreihenfolgen.
Trimmtyp: Körpertrimmung

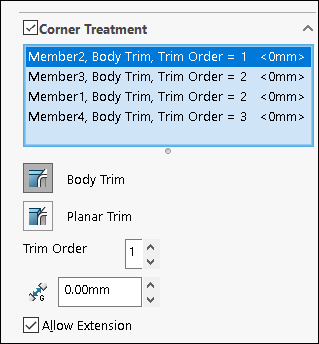

Wenn Sie im PropertyManager Komplexe Ecke ein Bauteil mit dem Typ Körpertrimmung und Trimmreihenfolge als 1 auswählen, fungiert das Bauteil als Trimmwerkzeug.

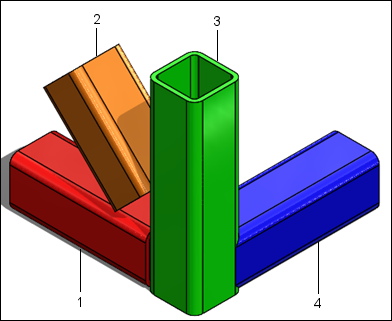

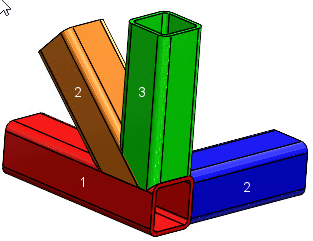

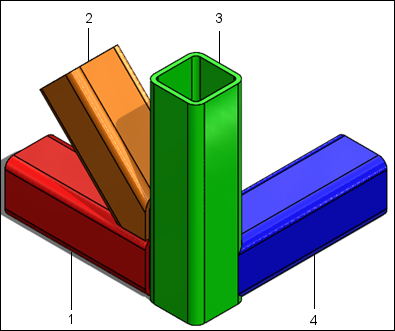

Im folgenden Beispiel fungiert Bauteil 2 als Trimmwerkzeug. Die folgende Tabelle enthält Beschreibungen für Bauteile:
| Beschreibung |
Beschreibung |
| 1 |
Teil 1: Körpertrimmung, Trimmreihenfolge 2 |
| 2 |
Teil 4: Körpertrimmung, Trimmreihenfolge 3 |
| 3 |
Teil 2: Körpertrimmung, Trimmreihenfolge 1 |
| 4 |
Teil 3: Körpertrimmung, Trimmreihenfolge 2 |
Trimmtyp: Planare Trimmung

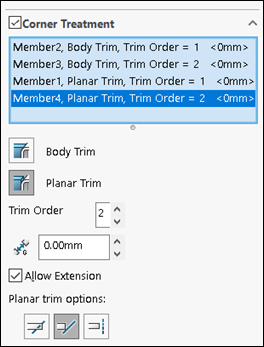

Wenn Sie im PropertyManager Komplexe Ecke ein Bauteil mit dem Typ Planare Trimmung auswählen, wird das Bauteil durch die Kombination von Körpertrimmungs-Bauteilen getrimmt.
Die Bauteile vom Typ
Planare Trimmung werden auf folgender Grundlage getrimmt:
- Zugehörige Trimmreihenfolge
- Trimmreihenfolge und Trimmtyp der übrigen Trimmbauteile

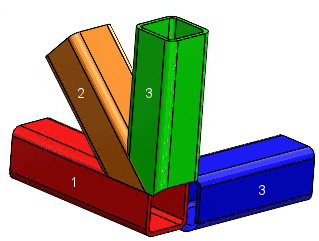

Im folgenden Beispiel wird Bauteil 4 durch die Kombination der Bauteile 1, 2 und 3 getrimmt. Die folgende Tabelle enthält Beschreibungen für die Teile:
| Beschreibung |
Beschreibung |
| 1 |
Teil 1: Planare Trimmung, Trimmreihenfolge 1 |
| 2 |
Teil 4: Planare Trimmung, Trimmreihenfolge 2 |
| 3 |
Teil 2: Körpertrimmung, Trimmreihenfolge 1 |
| 4 |
Teil 3: Körpertrimmung, Trimmreihenfolge 2 |
 |
 |
| PropertyManager „Komplexe Ecke“ mit dem ersten Kontakt „Planares Trimmen“ |

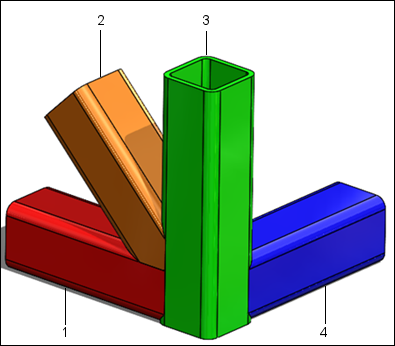

Planare Trimmung erster Kontakt |
 |
 |
| PropertyManager „Komplexe Ecke“ mit vollständigem Kontakt „Planares Trimmen“ |

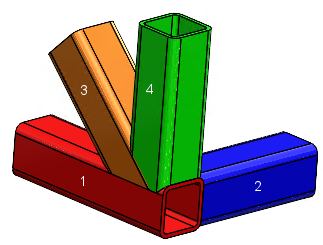

Planare Trimmung vollständiger Kontakt |
