Das Form- und Lagetoleranzsymbol fügt Form- und Lagetoleranzen zu Teilen und Zeichnungen mithilfe von Feature-Kontrollrahmen hinzu. SOLIDWORKS unterstützt die ASME Y14.5-2009-Normen Form- und Lagetoleranzen sowie True Position Tolerancing.

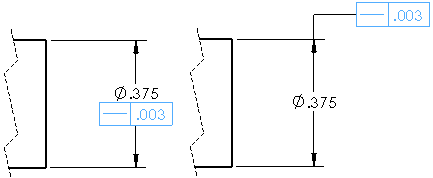

- Sie können Symbole geometrischer Form- und Lagetoleranzen mit oder ohne Bezugslinien, an einer beliebigen Stelle in einer Zeichnung, einem Teil, einer Baugruppe oder Skizze platzieren und an einer beliebigen Stelle einer Bemaßungslinie anfügen.
- Verschiedene Eigenschaftendialogfelder für Symbole für Form- und Lagetoleranzsymbolen bieten eine Auswahl basierend auf dem ausgewählten Symbol. Nur die Attribute, die für das ausgewählte Symbol geeignet sind, stehen zur Verfügung.
- Ein Form- und Lagetoleranzsymbol kann eine beliebige Anzahl an Rahmen haben.
- Der Cursor nimmt die Form
an, wenn er sich auf einem Form- und Lagetoleranzsymbol befindet.
- Sie können mehrere Symbole hinzufügen, ohne das Dialogfeld schließen zu müssen.
- Sie können mehrere Hinweislinien anzeigen. Video: Mehrere Hinweislinien
- Sie können mehrere Hinweislinien zu einem bestehenden Symbol hinzufügen, indem Sie die Strg-Taste gedrückt halten und einen Hinweislinien-Anfügepunkt ziehen.
- Um ein vorhandenes Symbol zu bearbeiten, wählen Sie das Symbol aus.
- Wenn Sie die Hinweislinie eines Form- und Lagetoleranzsymbols von der Modellkante wegziehen, wird eine automatische Hilfslinie erstellt.
