Sie können Bohrungsbeschreibungen für Bohrungen erstellen, die mit dem Werkzeug Erweiterte Bohrung erstellt wurden.
Sie können die Beschreibungsreihenfolge umkehren. Wählen Sie im PropertyManager Dimension unter Bemaßungstext die Option Beschreibungsreihenfolge umkehren aus. Sie müssen u. U. die Beschreibungsreihenfolge umkehren, wenn Sie eine Beschreibung auf der unteren Fläche platzieren.
|

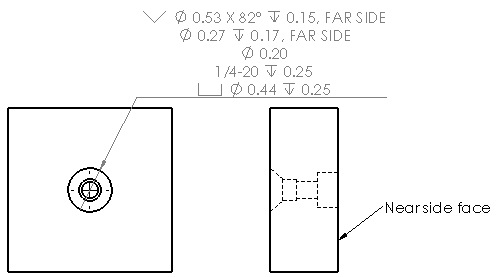

| Beschreibungsreihenfolge umkehren aktiviert |
|

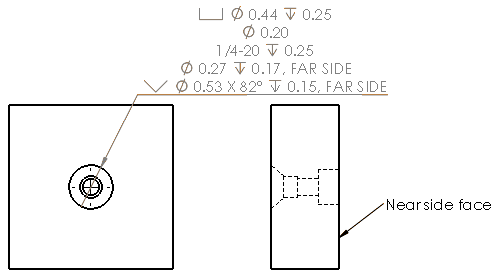

| Beschreibungsreihenfolge umkehren deaktiviert |

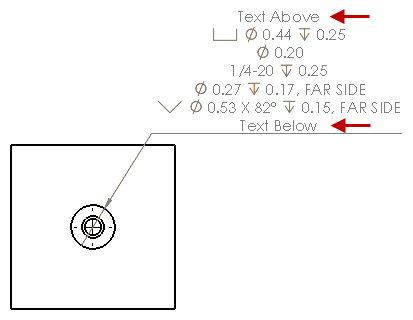

Sie können die Beschreibung in der Komponente definieren, indem Sie zusätzlichen Text hinzufügen. Geben Sie im PropertyManager
Bemaßung unter
Bemaßungstext den Text ein, der für
Text oberhalb und
Text unterhalb verwendet werden soll.
