Sie können Defeature-Regelsets verwenden, um Ihre Modelle zu vereinfachen.
So erstellen Sie ein Defeature-Regelset:
- Öffnen Sie ein Modell und klicken Sie auf Defeature
(Extras-Symbolleiste) oder .
- Wählen Sie im PropertyManager die Option Silhouette
aus.
- Klicken Sie auf Weiter
.
- Klicken Sie unter Defeature-Regeln auf Baugruppe anwenden auf Regeln bearbeiten.

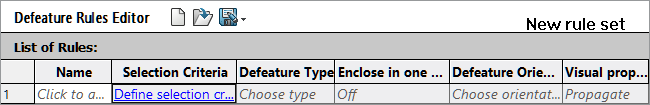

- Geben Sie im Dialogfeld Defeature-Regel-Editor im Feld Name einen Namen ein.
- Klicken Sie unter Auswahlkriterien auf Auswahlkriterien definieren.

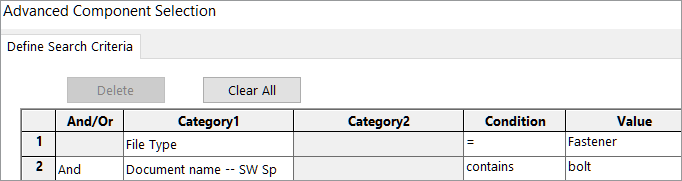

- Wählen Sie im Dialogfeld Erweiterte Komponentenauswahl Suchkriterien aus.
Suchen Sie beispielsweise nach Verbindungselementen, bei denen der Dateiname „bolt“ enthält.
-

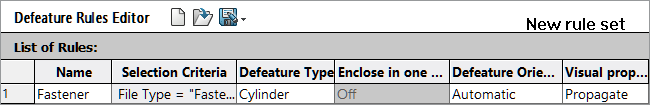

Geben Sie im Dialogfeld Defeature-Regel-Editor den Defeature-Typ und die Defeature-Ausrichtung an.
Für jede Regel muss Folgendes angegeben werden: Name, Auswahlkriterien, Defeature-Typ und Defeature-Ausrichtung.
- Optional: Klicken Sie auf Speichern
, um die Regeln als ein Defeature-Regelset (.slddrs) zu speichern.
- Klicken Sie im Dialogfeld Defeature-Regel-Editor auf OK, um zum PropertyManager zurückzukehren.
Der Regelstatus unter Defeature-Regeln auf Baugruppe anwenden lautet Ausstehend.
- Klicken Sie auf Anwenden.
Nachdem SOLIDWORKS® die Regel auf das Modell angewendet hat, ändert sich der Status zu Fertig (x von y Körpern OK).
- Optional: Klicken Sie auf Speichern, um die Ergebnisse in einer Protokolldatei zu speichern.
Wenn Sie die Protokolldatei öffnen, sehen Sie eine Liste der Komponenten ohne Features und den Defeatured-Status.
Log for defeature silhouette rules applied to C:\Lifts\LIFT.SLDASM
### Rule: Fasteners - bolts ###
Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-3@4545: OK
Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-2@4545: OK
Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-1@4545: OK
Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-2@4568: OK
Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-3@4568: OK
Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-1@4568: OK
Rule complete: 6 OK, 0 Failed
