PropertyManager „Netz segmentieren“

Mit dem PropertyManager Netz segmentieren können Sie Optionen zum Segmentieren von BREP-Netzkörpern festlegen, die Sie in SOLIDWORKS importieren.

Um den PropertyManager Netz segmentieren zu öffnen, führen Sie einen der folgenden Schritte aus:
  • BREP-Netzdatei importieren.
  • Grafikkörper beim Import in ein BREP-Netz konvertieren.
  • Werkzeug In Netzkörper umwandeln verwenden.
Klicken Sie dann im FeatureManager mit der rechten Maustaste auf den BREP-Netzkörper oder das importierte Feature und führen Sie einen der folgenden Schritte aus:
  • Importierten Netzkörper segmentieren auswählen
  • Auf Einfügen > Netz > Importierten Netzkörper segmentieren klicken

Benutzeroberfläche

Wenn Sie das Modell zuvor nicht segmentiert haben, hat dies keine Auswirkung auf die Anzeige von BREP-Netzkörpern und Hybrid-Netzkörpern.

  • Standard-BREP- und Grafikkörper werden optional ausgeblendet.
  • Ausgewählte Teilflächen werden in der Farbe von Ausgewähltes Element 1 hervorgehoben, die unter Extras > Optionen > Systemoptionen > Farben > Farbschemaeinstellungen festgelegt wurde.

Nach der ersten Segmentierungsrunde am Modell gelten die folgenden Anzeigeänderungen:

  • Es wird eine Legende eingeblendet, in der die Farben für erkannte und nicht erkannte Teilflächen erläutert werden.

  • Die Software verwendet die Farben der Erkannten Netzteilfläche und der Nicht erkannten Netzteilfläche, die Sie unter Extras > Optionen > Systemoptionen > Farben > Farbschemaeinstellungen festlegen können.

Segmentierung

  Dynamische Hilfe Zeigt Popup-Tooltips an, wenn Sie den Zeiger über die Steuerelemente bewegen.
Knickwinkel Segmentiert ein Netz, um Flächen auf Grundlage des Winkels zwischen ihren benachbarten, gruppierten Facettenkanten zu definieren. Bewegen Sie unter Optionen den Schieberegler für die Knickwinkeltoleranz, um den Wert anzupassen.
Planare Segmente Erstellt planare Segmente durch die Gruppierung von Facetten, die Ebenen darstellen.
Zylindrische Segmente Erstellt zylindrische Segmente durch die Gruppierung von Facetten, die Zylinder darstellen.
Facettenform Erstellt Segmente, indem angrenzende Facetten auf der Grundlage der Formdifferenz gruppiert werden, wobei große Unterschiede in der Regel auf eine Begrenzung zwischen zwei Bereichen im Modell hinweisen, die zur Erstellung der Netzdatei verwendet wurden.
Flächen auswählen Zur Auswahl der Flächen, die in Ebenen, Kugeln, Zylinder oder Kegel segmentiert werden sollen.
Ausgangsfacetten auswählen Zur Auswahl einiger Ausgangsfacetten, die Ebenen, Kugeln, Zylinder oder Kegel darstellen.
Körper auswählen Zur Auswahl des Körpers, der in Ebenen, Kugeln, Zylinder oder Kegel segmentiert werden soll.

Optionen

Vorschau anzeigen
Knickwinkeltoleranz Gibt den Winkel zwischen benachbarten Facettenkanten an. Wenn der Winkel zwischen benachbarten Facetten diesen Wert überschreitet, fügt die Segmentierungsfunktion zwischen den Facetten eine weitere Kante hinzu. Diese Kante definiert eine Begrenzung zwischen den Flächen, die aus den Facetten auf beiden Seiten der Kante erstellt werden.
Toleranz (Planare Segmente und Zylindrische Segmente) Flächen definieren. Ein höherer Wert (Grob) erkennt weniger segmentierte Flächen, ein niedrigerer Wert (Fein) erkennt eine größere Anzahl segmentierter Flächen.

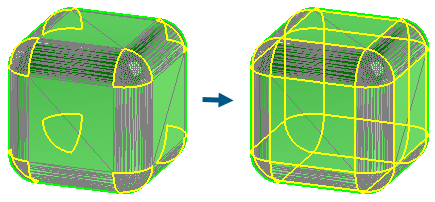

Umfang (nur Facettenform)

Geringerer Wert im Vergleich zu höherem Wert

Definiert Teilflächen auf der Grundlage des Formunterschieds zwischen ihren benachbarten Facetten. Ein höherer Wert erkennt eine größere Anzahl von Segmenten.
