Auswahlfilter-Symbolleiste

Auswahlfilter helfen bei der Auswahl von bestimmten Elementtypen im Grafikbereich oder auf dem Zeichenblatt. Stellen Sie beispielsweise den Filter auf Teilflächen ein, damit Sie nur Teilflächen auswählen können.

So wechseln Sie die Anzeige der Auswahlfilter-Symbolleiste:

Klicken Sie auf Symbolleiste Auswahlfilter ein- oder ausschalten (Standard-Symbolleiste) oder drücken Sie F5.

Mit dem Auswahlfilter lassen sich bestimmte Elemente eines Modells auswählen, wie z. B. Skizzen, Ebenen und Teilflächen. Sie können Skizzensegmente filtern, indem Sie nur Skizzensegmente auswählen und Bemaßungen ignorieren. Ein Skizzensegment ist eine Linie, ein Kreisbogen, eine Ellipse, eine Parabel oder ein Spline, die Teil einer Skizze sind.

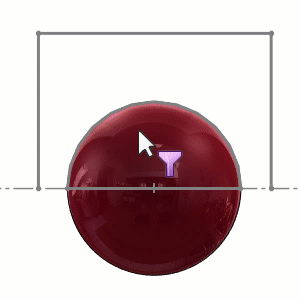

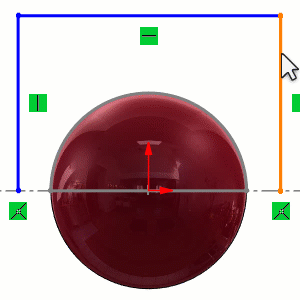

Diese Bilder veranschaulichen den Unterschied zwischen Skizzensegmenten und Skizzenfiltern. Ein Bild zeigt, dass Sie nur Skizzensegmente auswählen können. Sie können keine Punkte, ganze Skizzen oder Teilflächen auswählen. Die andere Abbildung zeigt, dass Sie nur vollständige Skizzen auswählen können. Sie können keine Teilflächen oder Segmente auswählen.

Skizzensegmente Skizzenfilter

Mit den folgenden Werkzeugen auf der Auswahlfilter-Symbolleiste können Sie das Verhalten der Auswahlfilter bestimmen:

Auswahlfilter ein-/ausblenden Schaltet die ausgewählten Filter ein oder aus. Sie können auch F6 drücken.
Alle Filter entfernen Deaktiviert alle ausgewählten Filter.
Alle Filter auswählen Aktiviert alle Filter.
Auswahl invertieren Alle anderen Elemente, die den ausgewählten Elementen ähnlich sind (z. B. Flächen, Kanten, Eckpunkte), werden ausgewählt und die ursprüngliche Auswahl wird deaktiviert.
Die anderen Werkzeuge auf der Auswahlfilter-Symbolleiste sind Filter. Wählen Sie die Filter entsprechend den Elementen, die im Grafikbereich ausgewählt werden sollen.
Eckpunkte filtern Form- und Lagetoleranzen filtern
Kanten filtern Bezugshinweise/Stücklistensymbole filtern
Flächen filtern Bezugs-Features filtern
Oberflächenkörper filtern Schweißnahtsymbole filtern
Volumenkörper filtern Schweißnähte filtern
Achsen filtern Bezugsstellen filtern
Ebenen filtern Gewindedarstellungen filtern
Skizzenpunkte filtern Blöcke filtern
Skizzen filtern Fixpunktsymbole filtern
Skizzensegmente filtern Verbindungspunkte filtern
Mittelpunkte filtern Leitungsführungspunkte filtern
Mittelkreuze filtern Netzfacetten filtern
Mittellinien filtern Netzfacettenkanten filtern
Bemaßungen/Bohrungsbeschreibungen filtern Netzendpunkte filtern
Symbole zur Angabe der Oberflächenbeschaffenheit filtern
Tastenkombinationen sind für einige Filter verfügbar:
Kanten E
Flächen X
Eckpunkte V
Während ein Auswahlfilter aktiv ist, ändert sich der Cursor zu . Wenn sich der Zeiger in der Nähe eines gefilterten Elements befindet, enthält der Zeiger das Symbol für dieses Element, z. B. eine Fläche .
