Hinzufügen von Explosionslinien

Sie können eine Explosionslinienskizze verwenden, um einer Explosionsansicht manuell eine Explosionslinie hinzuzufügen. Die Explosionslinienskizze ist eine 3D-Skizze.

Explosionslinienskizze einfügen:

  1. Klicken Sie auf Explosionslinienskizze (Baugruppen-Symbolleiste) oder auf Einfügen > Explosionslinienskizze .
    Die Explosionsskizzen-Symbolleiste wird angezeigt. Leitungslinie ist aktiviert und der PropertyManager Leitungslinie wird geöffnet.
  2. Fügen Sie Explosionslinien wie folgt hinzu:
    • Leitungslinie (Explosionsskizzen-Symbolleiste)
    • Linie knicken (Explosionsskizzen-Symbolleiste)
    • Weitere 3D-Skizzentools (Skizzen-Symbolleiste)
    Alle Linien in einer Explosionslinienskizze werden im Phantom-Stil dargestellt.
  3. Schließen Sie die Skizze.
    Die Skizze 3D-Explosionsansicht wird im ConfigurationManager angezeigt: Registerkarte „CAD-Familie“ und Registerkarte „ConfigurationManager“ unter Explosionsansicht .

Festlegen der Farbe von Explosionslinien

Sie können eine Farbe für eine Explosionslinie festlegen. Klicken Sie auf Optionen > Systemoptionen > Farben. Wählen Sie unter Farbschemaeinstellungen die Option Skizze, explodiert.

So ändern Sie die Farbe von Explosionslinien in einer Skizze:
  1. Klicken Sie im ConfigurationManager auf , um die Explosionsansicht erweitern.
  2. Klicken Sie mit der rechten Maustaste auf 3D-Explosionsansicht  und klicken Sie auf Skizzenfarbe .
  3. Wählen Sie im PropertyManager Skizze/Kurvenfarbe eine Farbe aus.

Beispiel - Hinzufügen einer Leitungslinie

In diesem Beispiel wird in einer Explosionsansicht eine Leitungslinie zwischen einem Stift und einer Bohrung in einer Welle hinzugefügt.

Hinzufügen einer Leitungslinie:

  1. Wählen Sie eine Fläche, eine runde Kante oder eine gerade Kante auf jedem der beiden Elemente aus, die verbunden werden sollen.
    Beispiel: Wählen Sie eine Bohrungsfläche und eine runde Kante des Stifts aus:

    Eine Vorschau der Leitungslinie wird eingeblendet.

  2. Klicken Sie auf PM_OK.gif.
    Die Leitungslinie wird angezeigt.


    Das Werkzeug Leitungslinie bleibt aktiv, so dass Sie mehrere Linien einfügen können.

    Alle Linien in einer Explosionslinienskizze werden im Phantom-Stil dargestellt.
  3. Fügen Sie weitere Linien hinzu, oder klicken Sie erneut auf PM_OK.gif um den PropertyManager zu schließen.

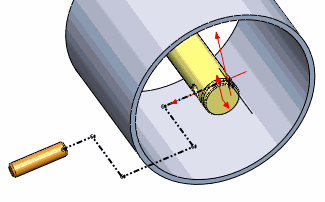

Beispiel – Hinzufügen einer geknickten Linie

In diesem Beispiel wird in einer Explosionslinienskizze verläuft eine Leitungslinie durch eine Komponente, sodass ein Knick hinzugefügt wird, damit sie um die Komponente herum verläuft.

Knick zu einer Leitung hinzufügen:

  1. Klicken Sie auf Linie knicken (Explosionsskizzen-Symbolleiste).
  2. Klicken Sie auf eine Linie als Anfang für den Knick.

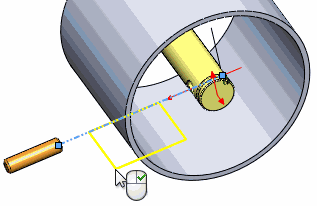

  3. Bewegen Sie den Cursor, um die Vorschau für die Breite und Tiefe des Knicks anzuzeigen.


    Wenn Sie auf die Skizzenlinie klicken und die Maustaste loslassen, können Sie die Ebenen in der 3D-Skizze durch Betätigen von Tabulatortaste ändern. Wenn Sie nur klicken und ziehen (ohne die Maustaste loszulassen), können Sie die Ebenen nicht ändern.
  4. Klicken Sie erneut, um den Knick fertigzustellen.


    Das Werkzeug Linie knicken bleibt aktiv, so dass Sie mehrere Knicke einfügen können.

  5. Klicken Sie auf cancel.png, um den PropertyManager zu schließen.
