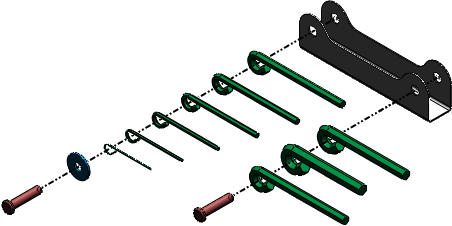

Sie können eine aufgelöste Zeichenansicht von einer Explosionsansicht einer Baugruppe erstellen. Die tatsächliche Ansicht ist eine Modellansicht, die für gewöhnlich in isometrischer Ausrichtung ist.
Erstellen einer aufgelösten Zeichenansicht:
-
In der Baugruppe:
-
Erstellen Sie eine neue Konfiguration. Weitere Informationen finden Sie unter Manuelles Erstellen von Konfigurationen.
-
Erstellen Sie eine Explosionsansicht. Weitere Informationen finden Sie unter Explosionsansichten in Baugruppen.
-
In der Zeichnung:
-
Fügen Sie eine Modellansicht der Baugruppe ein, indem Sie die für die Explosionsansicht benötigte Ausrichtung verwenden. Weitere Informationen finden Sie unter Modellansichten.
- Klicken Sie mit der rechten Maustaste auf die Zeichenansicht, und klicken Sie auf Eigenschaften.
- Wählen Sie im Dialogfeld Eigenschaften Zeichenansicht unter Konfigurationsinformation die Option In Explosions- oder Modell-Bruchkantenstatus anzeigen aus.
Alternativ können Sie auch folgendermaßen vorgehen, um eine beliebige Zeichenansicht in einer Explosionsansicht anzuzeigen:
- Klicken Sie mit der rechten Maustaste in die Zeichenansicht, und klicken Sie auf In Explosionsansicht anzeigen.
- Wählen Sie im PropertyManager Zeichenansicht unter Referenzkonfiguration die Option In Explosions- oder Modell-Bruchkantenstatus anzeigen aus.
