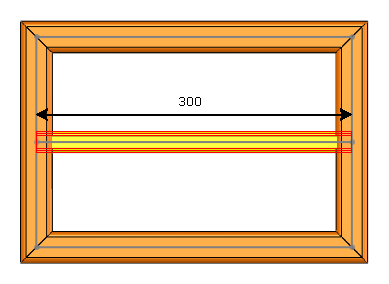

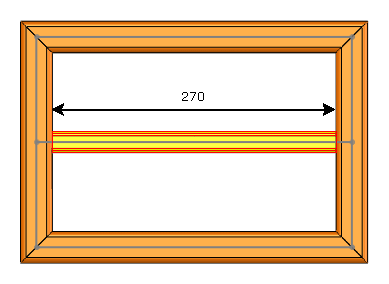

Einfügen von Zuschnittslistentabellen für Schweißkonstruktionen in Zeichnungen So fügen Sie eine Zuschnittslistentabellen für Schweißkonstruktionen in eine Zeichnung ein: Klicken Sie in einer Zeichnung auf Zuschnittsliste für Schweißkonstruktionen (Tabellen-Symbolleiste) oder Einfügen > Tabellen > Zuschnittsliste für Schweißkonstruktionen. Wählen Sie eine Zeichenansicht aus. Bestimmen Sie die Eigenschaften im PropertyManager Zuschnittsliste für Schweißkonstruktionen, und klicken Sie auf . Wenn Sie die Option An Verankerungspunkt anfügen im PropertyManager nicht ausgewählt haben, klicken Sie im Grafikbereich, um die Zuschnittsliste zu platzieren. Sie können mehrere Zuschnittslisten in ein Zeichenblatt einfügen. Stellen Sie sicher, dass die Strukturbauteile im Teildokument getrimmt werden, damit die korrekten Längen in der Zuschnittsliste in der Zeichnung angezeigt werden. Verwenden Sie z. B. Trimmen/Verlängern (Schweißkonstruktions-Symbolleiste), um beide Enden des Querbauteils bündig auf die Flächen der Seitenbauteile zu trimmen, damit in der Zuschnittsliste die richtige Länge (270) angezeigt wird. Vor dem Trimmen Nach dem Trimmen Übergeordnetes ThemaZuschnittslistentabellen für Schweißkonstruktionen Aktualisieren von Zuschnittslisten Ausschließen von Features aus Zuschnittslisten Sortieren von Spalten in Zuschnittslistentabellen für Schweißkonstruktionen Sortieren von Schweißkonstruktionszuschnittslisten nach Positionsnummern Konfigurationen in Zuschnittslisten für Schweißkonstruktionen Materialien in Zuschnittslisten für Schweißkonstruktionen Benutzerdefinierte Eigenschaften in Zuschnittslisten für Schweißkonstruktionen PropertyManager „Zuschnittsliste für Schweißkonstruktionen“ PropertyManager „Spalten in Zuschnittslisten für Schweißkonstruktionen“
