Skizzieren von Text

Skizzieren von Text auf einem Teil:

  1. Klicken Sie auf eine Fläche des Teils.
  2. Klicken Sie auf Text Tool_Text_Sketch.gif (Skizzieren-Symbolleiste), oder wählen Sie Extras > Skizzenelemente > Text aus.

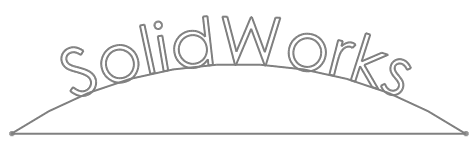

    Um ein Profil zum Platzieren des Texts zu erstellen, skizzieren Sie einen Kreis oder ein kontinuierliches Profil aus Linien, Bögen oder Splines in einer Skizze, schließen die Skizze und öffnen eine andere Skizze für den Text.
  3. Wählen Sie im Grafikbereich eine Kante, Kurve, Skizze oder ein Skizzensegment.
    Das ausgewählte Element wird unter Kurven angezeigt.
  4. Geben Sie im PropertyManager unter Text den anzuzeigenden Text an.
    Der Text wird im Grafikbereich angezeigt, während Sie ihn eingeben.
  5. Legen Sie die Eigenschaften nach Bedarf im PropertyManager Skizzentext fest.
  6. Klicken Sie auf PM_OK.gif.
  7. Während die Skizze noch geöffnet ist, tragen Sie den Text linear aus, oder schneiden Sie ihn.
