Bearbeiten der Eigenschaftswerte

Sie können Werte für Komponentenmaterialien und andere nicht berechnete Eigenschaften direkt von der Baugruppenvisualisierungsliste bearbeiten.

Bearbeiten von nicht berechneten Eigenschaften

Sie können die Werte für nicht berechnete Eigenschaften direkt in der Liste der Baugruppenvisualisierung hinzufügen, bearbeiten oder entfernen. Sie können berechnete Eigenschaften wie Volumen, Masse und Menge nicht ändern.

Nicht berechnete Eigenschaften, wie Hersteller, Status und Kosten, werden in den Komponentendateien definiert.

Bearbeiten einer Eigenschaft:

  1. Klicken Sie auf der Registerkarte Klicken Sie auf der Registerkarte zweimal mit einer kurzen Pause dazwischen in der Eigenschaften-Spalte auf den zu ändernden Wert.
  2. Nun können Sie den Wert eingeben, bearbeiten oder löschen. Drücken Sie dann die Eingabetaste.
    Ihre Änderung wird in der Liste und in der Komponentendatei angewendet.

Bearbeiten von Komponentenmaterialien

Sie können Komponentenmaterialien direkt in der Liste der Baugruppenvisualisierung hinzufügen, bearbeiten oder entfernen.

Bearbeiten von Material:

  1. Stellen Sie auf der Registerkarte Baugruppenvisualisierung die Sortiereigenschaft auf SW-Material ein.
  2. Verschieben Sie den Mauszeiger über das Material, das Sie bearbeiten möchten.
    Ein Pfeil wird rechts neben dem Material eingeblendet.

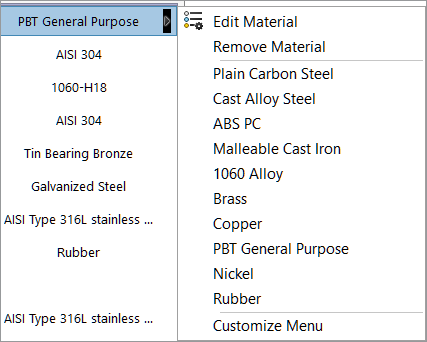

  3. Klicken Sie auf den Pfeil.
    Ein Flyout-Menü wird eingeblendet.


  4. Wählen Sie eine der folgenden Optionen aus:
    • Klicken Sie auf Material bearbeiten und treffen Sie im Dialogfeld Material eine Auswahl.
    • Wählen Sie ein Material in der Favoritenliste aus.
    • Wählen Sie Material entfernen aus.
    Ihre Änderung wird in der Liste und in der Komponentendatei angewendet.
    Wenn eine Komponente ein Mehrkörper-Teil ist, wobei jedem Körper ein anderes Material zugeordnet ist, so wird *** in der Spalte SW-Material angezeigt. Bewegen Sie den Zeiger auf ***, um eine Liste der verwendeten Materialien anzuzeigen. Sie können mit der og. Methode allen Körpern ein Material zuweisen. Einzelne Körpermaterialien können nicht vom Baugruppenvisualierungs-Werkzeug geändert werden.
