Speichern als Anzeigestatus

Sie können die Baugruppenvisualisierungs-Ansicht als Anzeigestatus speichern.



Klicken Sie auf der Registerkarte Baugruppenvisualisierung auf den Pfeil rechts von den Spaltentiteln, und klicken Sie auf Anzeigestatus hinzufügen.
Beim Schließen der Baugruppenvisualisierung wird die ursprüngliche Färbung des Modells angezeigt.

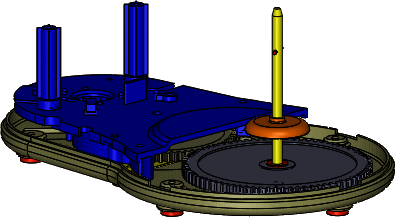

Visualisierungs-Anzeigestatus n wird im ConfigurationManager angezeigt: Registerkarte „CAD-Familie“ und Registerkarte „ConfigurationManager“ unter Anzeigestatus. Wenn Sie auf den Anzeigestatus doppelklicken, wird das Modell in den Farben der Baugruppenvisualisierung angezeigt.

Der Anzeigestatus ist ein Schnappschuss der Baugruppenfarben zum Zeitpunkt der Erstellung des Anzeigestatus. Wenn Sie die Komponenten-Eigenschaftswerte ändern, wird der Anzeigestatus nicht aktualisiert. Wenn Sie einen aktualisierten Anzeigestatus benötigen, kehren Sie zur Baugruppenvisualisierung zurück und erstellen Sie einen neuen.
