Visualisieren von diskreten Eigenschaften

In der Baugruppenvisualisierung können Sie ein Spektrum verwenden, das von einer Farbe zur nächsten übergeht, um eine Eigenschaft mit diskreten Werten zu visualisieren, wie beispielsweise Status.

Farbregler sind für Eigenschaftswerte nicht verfügbar, bei denen Farbe mit Eigenschaftswert verknüpfen ausgewählt ist. Sie können diese Option im Dialogfeld Benutzerdefinierte Spalte deaktivieren.

Um auf das Dialogfeld zuzugreifen, klicken Sie auf den Pfeil rechts neben den Spaltentiteln und dann auf „Mehr“.

Visualisieren der Baugruppe:

  1. Klicken Sie auf der Registerkarte Baugruppenvisualisierung auf den Spaltentitel, um die Komponenten nach der diskreten Eigenschaft zu sortieren.
  2. Aktivieren Sie das Farbspektrum.
  3. Klicken Sie mit der rechten Maustaste auf einen der Farb-Schieberegler und wählen Sie Identische gruppieren aus.
    Die ursprünglichen Schieberegler werden durch ein Paar Schieberegler von derselben Farbe für jeden diskreten Wert ersetzt. Am Übergang zwischen einem diskreten Wert zu einem anderen überschneiden sich die Schieberegler, wodurch eine schrittweise Änderung in der Farbe und keine graduelle Mischung erzeugt wird.

    Um die Farben zu ändern, können Sie mit der rechten Maustaste auf jeden Schieberegler klicken und Farbe ändern auswählen.

Beispiel: Visualisieren von diskreten Eigenschaften

In diesem Beispiel kolorieren Sie die Komponenten nach MakeOrBuy. Jede Komponente hat den Wert M oder B.

Visualisieren der Baugruppe:

  1. Klicken Sie auf der Registerkarte Baugruppenvisualisierung auf den Spaltentitel, um die Komponenten nach der Eigenschaft MakeOrBuy zu sortieren.
  2. Klicken Sie auf der linken Seite des Fensterbereichs auf die vertikale Leiste, um das Farbspektrum zu aktivieren.

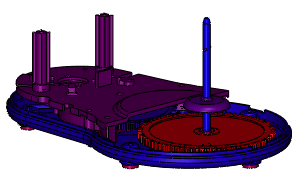

    Die vertikale Leiste zeigt ein Farbenspektrum von Rot bis Blau an. Im Grafikbereich ändern die Komponenten die Farbe zu jener, die sich neben ihrem Eintrag im Fensterbereich Baugruppenvisualisierung befindet.

    In diesem Fall ist aus der Farbmischung im Grafikbereich nicht genau ersichtlich, dass nur zwei diskrete Werte möglich sind.
  3. Klicken Sie mit der rechten Maustaste auf einen der Farb-Schieberegler, und wählen Sie Identische gruppieren aus.
    Zwei neue Schieberegler (ein roter und ein blauer) wurden hinzugefügt, damit für jeden diskreten Wert ein Paar Schieberegler in gleicher Farbe zur Verfügung steht. Im Grafikbereich werden alle Teile B in Rot und alle Teile M in Blau dargestellt.




    Um die Farben zu ändern, können Sie mit der rechten Maustaste auf jeden Schieberegler klicken und Farbe ändern auswählen.
    Sie können die Standardfarben ändern, die vom Befehl Identische gruppieren verwendet werden. Klicken Sie auf Extras > Optionen > Systemoptionen > Farben . Wählen Sie unter Einstellungen Farbschema die Option Baugruppenvisualisierung Nummer aus, und klicken Sie auf Bearbeiten.
  4. Speichern Sie die Baugruppe, um die Baugruppenvisualisierungs-Einstellungen zu speichern.
