Eckenbehandlung aus dem PropertyManager „Eckenverwaltung“ anwenden

Sie können Eckenbehandlungen manuell oder automatisch anwenden.

Anwenden der Eckenbehandlung:

  1. Öffnen Sie ein Teil und klicken Sie auf Struktursystem > Primäres Strukturbauteil.
  2. Erstellen Sie primäre Strukturbauteile und beenden Sie den Struktursystemmodus.

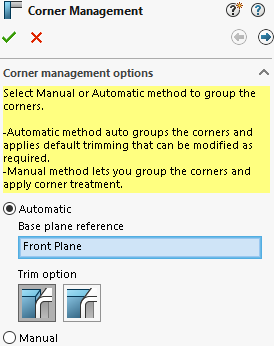

  3. Legen Sie im PropertyManager weitere Optionen fest:
    • Automatisch. Gruppiert ähnliche Ecken und wendet die Eckenbehandlung an.
    • Manuell. Ermöglicht das Gruppieren ähnlicher Ecken und das Anwenden der Eckenbehandlung.
  4. Aktivieren Sie die Option Automatisch.
    SOLIDWORKS wählt eine Ebene aus, die die Trimmreihenfolge der Bauteile festlegt. Sie können dann bei Bedarf die Basisebenenreferenz, die Gruppen und die Eckenbehandlung ändern.
  5. Geben Sie eine Trimmoption an.
  6. Klicken Sie auf Weiter , um mit der Eckenbehandlung fortzufahren.
  7. Optional: Wählen Sie Manuell aus und klicken Sie auf , um die Eckenbehandlung anzuwenden.
