Ändern der Anzeigeeinstellungen eines Teils

Sie können das Erscheinungsbild und die Transparenz für Teile ändern. Für Volumenkörper und Flächenkörper können Sie auch den Anzeigemodus (z. B. „Drahtdarstellung“ oder „Schattiert“) und die Sichtbarkeit des Teils ändern.

Ändern der Anzeigeeinstellungen eines Teils:

  1. Klicken Sie oben im FeatureManager auf .
    Der Anzeigefensterbereich wird rechts neben dem FeatureManager angezeigt.

    Benutzer von 3DEXPERIENCE klicken oben im FeatureManager auf und dann auf die Registerkarte Anzeigefensterbereich einblenden , um auf den Anzeigefensterbereich zuzugreifen.

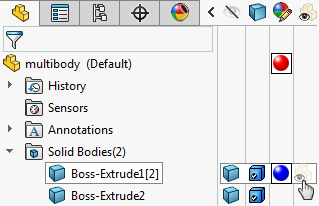

  2. Um die Anzeigeeinstellungen für einen bestimmten Körper eines Mehrkörper-Teils zu ändern, klappen Sie den Ordner Volumenkörper auf.
  3. Verschieben Sie den Mauszeiger im Anzeige-Fensterbereich, um eine Zeile zu aktivieren.
    Das Feature oder der Körper wird im Grafikbereich hervorgehoben.
  4. Führen Sie eine der folgenden Aktionen aus:
    • Klicken Sie mit der rechten Maustaste, und wählen Sie eine Anzeigeeinstellung im Popup-Menü aus.
    • Klicken Sie in die Spalte der Einstellung, die geändert werden soll.

      Die Einstellungen Ausblenden/Einblenden und Transparenz werden durch Klicken aktiviert bzw. deaktiviert.

      Transparenz für Platten ausgewählt
      Einstellung Ausblenden/Einblenden ist Ausblenden für die mittlere Reihe der Schläuche

      Für Anzeigemodus und Erscheinungsbild werden die möglichen Einstellungen in einem Popup-Menü angezeigt.

      • Für Anzeigemodus sind folgende Einstellungen verfügbar:
        • Drahtdarstellung
        • Verdeckte Kanten sichtbar
        • Verdeckte Kanten ausgeblendet
        • Schattiert mit Kanten
        • Schattiert
        • Standardanzeige Ein Häkchen in der Ecke des Symbols für einen Anzeigemodus (zum Beispiel ) weist darauf hin, dass es sich um den Standardanzeigemodus handelt. Dieser Modus wird zunächst in der Anzeige verwendet. Wenn Sie im Anzeige-Fensterbereich einen anderen Anzeigemodus auswählen, wird diese Einstellung außer Kraft gesetzt.
        Sie können den Standardanzeigemodus über die Flyout-Steuerung Anzeigeart in der Head-Up-Ansichtssymbolleiste ändern.
        Der Anzeigemodus für kleine Schläuche ist Drahtmodell

      • Für Erscheinungsbild sind folgende Einstellungen verfügbar:
        • Erscheinungsbild – Öffnet den PropertyManager Erscheinungsbilder, in dem Sie Erscheinungsbilder hinzufügen und bearbeiten können.
        • Erscheinungsbild entfernen – Entfernt das Erscheinungsbild vom ausgewählten Feature oder Volumenkörper.
        • Alle Teilerscheinungsbilder entfernen von Teilname – Entfernt alle Erscheinungsbilder von allen Referenzen, auch das Erscheinungsbild auf Teilebene.

        Erscheinungsbild für große und kleine Schläuche eingestellt

        Alle Teilerscheinungsbilder wurden entfernt
