Gleiche Schweißnahttypen in Schweißnahttabellen kombinieren

Sie können gleiche Schweißnahttypen in Schweißnahttabellen kombinieren. Die Tabelle gibt die Summe der Schweißnahtlänge, Schweißmasse und Quantität für jedes Element.

Kombinieren gleicher Schweißnahttypen in einer Schweißnahttabelle:

  1. Klicken Sie auf das Symbol zum Verschieben der Tabelle in der linken oberen Ecke der Tabelle.
  2. Wählen Sie im PropertyManager Schweißnahttabellen unter Optionen die Option Gleichen Schweißnahttyp kombinieren aus.
  3. Klicken Sie auf .
    Die Schweißnahttabelle wird aktualisiert, wenn sich die Schweißnahtdaten ändern.

Zu den Faktoren, die die gleichen Schweißtypen bestimmen, gehören: Größe, Symbol, Schweißhinweis, Schweißmaterial und Schweißprozess. Wenn in diesem Beispiel Schweißtypen kombiniert werden, werden die Zeilen 1 und 2, die Zeilen 6 und 7 sowie die Zeilen 8 und 9 kombiniert. Die Zeilen 3 und 4 werden nicht kombiniert, weil sie unterschiedliche Schweißnahttypen haben. Wenn zum Beispiel die Zeilen 1 und 2 kombiniert werden, ist die Schweißnahtlänge 180 (2 x 50 + 2 x 40) und die Menge ist 1.

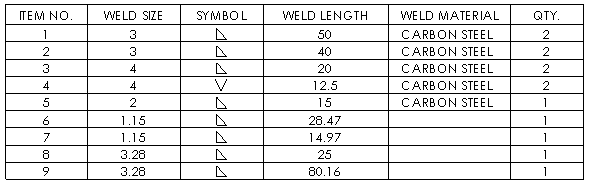

Nicht kombiniert (Schweißnahtlängen werden nach Typ, Größe und Länge gruppiert.)

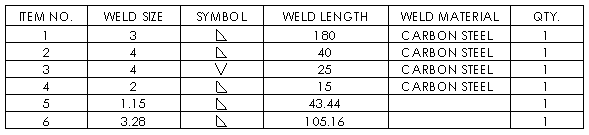

Kombiniert (Schweißnahtlängen werden nach Typ und Größe gruppiert.)
