Konvertieren von Netz-BREP in Standard-BREP

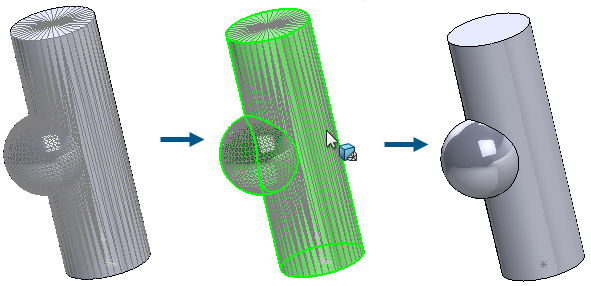

Sie können den Befehl Netz in Standard konvertieren verwenden, um Netz-BREP-Teilflächen mit erkannter Geometrie in Standard-BREP-Teilflächen zu konvertieren.

Diese Funktion gilt für BREP-oder Hybridnetzkörper, die eine erkannte Geometrie aufweisen. Die Funktion eignet sich am besten für Netze mit gut definierter planarer, zylindrischer, konischer oder kugelförmiger Geometrie, die kein signifikantes Rauschen aufweisen.

So konvertieren Sie Netz-BREP in Standard-BREP:

  1. Öffnen Sie ein Modell mit BREP-Netzkörpern oder Hybridnetzkörpern mit segmentierten und erkannten Flächen.
  2. Wählen Sie eine der folgenden Optionen aus:
    • Klicken Sie mit der rechten Maustaste auf einen Körper und wählen Sie Convert Mesh to Standard (Netz in Standard konvertieren)  aus dem Kontextmenü aus.
    • Klicken Sie auf Einfügen > Netz > Convert Mesh to Standard (Netz in Standard konvertieren) .
    • Klicken Sie im CommandManager „Netzmodellierung“ auf Convert Mesh to Standard (Netz in Standard konvertieren) .
  3. Wählen Sie im PropertyManager unter Körper auswählen Körper aus, um segmentierte, erkannte Netz-BREP-Teilflächen in Standard-BREP-Teilflächen zu konvertieren.
    Farben weisen auf erkannte oder nicht erkannte Netzteilflächen hin.
  4. Klicken Sie auf , um die erkannten segmentierten Netz-BREP-Teilflächen in Standard-BREP-Teilflächen zu konvertieren.
    Sie können diesen Vorgang wiederholen, um weitere Flächen zu erkennen und zu konvertieren.
    Die konvertierten Standard-BREP-Teilflächen werden im FeatureManager mit dem Namen Convert to Standard BREP (In Standard-BREP konvertieren) und dem Symbol  angezeigt.
