Erstellen von Detailansichten mit gezackten Außenkonturen

So erstellen Sie Detailansichten mit gezackten Außenkonturen:

  1. Klicken Sie in einer Zeichenansicht auf Detailansicht (Zeichnungs-Symbolleiste) oder klicken Sie auf Einfügen > Zeichenansicht > Detail .
    Das Kreis-Werkzeug Tool_Circle_Sketch.gif ist aktiv.

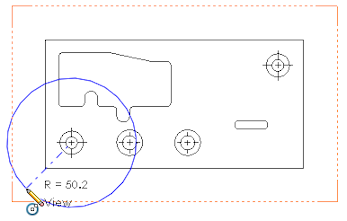

  2. Skizzieren Sie einen Kreis.

  3. Wählen Sie im PropertyManager unter Detailansicht die Option Gezackte Kontur aus.
  4. Verschieben Sie unter Formintensität den Schieberegler, um die Intensität der gezackten Kontur zu definieren.

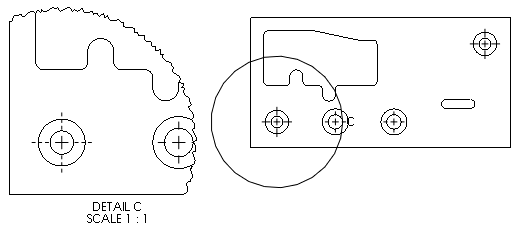

  5. Klicken Sie, um die Ansicht zu platzieren.
