Anzeigen der Bereiche eines Teils, die kleiner und größer als der angegebene Wanddicke-Bereich sind

Anzeigen der Bereiche eines Teils, die kleiner und größer als der angegebene Wanddicke-Bereich sind:

  1. Klicken Sie in einem offenen Teil auf Wanddicke-Analyse (Skizzieren-Symbolleiste) oder Extras > Wanddicke-Analyse.

  2. Nehmen Sie im PropertyManager unter Analyseparameter folgende Einstellungen vor:
    1. Legen Sie einen Wert für Zielwanddicke fest.
    2. Aktivieren Sie die Option Dicke Bereiche anzeigen.
    3. Um die obere Grenze des Wanddicke-Bereichs festzulegen, legen Sie einen Wert für Limit für dicken Bereich fest.

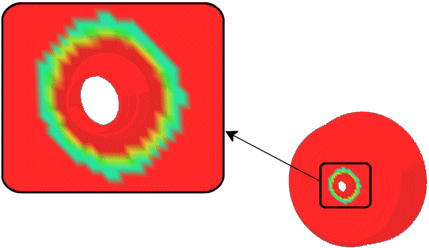

    4. Falls notwendig, aktivieren Sie die Option Ecken als Ecken mit Null-Wanddicke behandeln, damit scharfe Ecken des Teils nicht als dünne Ecken behandelt werden. Alle Ecken werden als Ecken mit gleichförmiger Wanddicke betrachtet. Beispiel für "Ecken als Ecken mit Null-Wanddicke behandeln"
  3. Legen Sie unter Farbeinstellungen den Farbbereich fest:
    • Um das Teil in verschiedenen Farben anzuzeigen, die im Feld Farbbereich dargestellt sind, aktivieren Sie die Option Farbbereich.
    • Um das Teil in unterschiedlichen Schattierungen der Farbe der Zielwanddicke und Limitfarbe für dicken Bereich anzuzeigen, deaktivieren Sie die Option Farbbereich, und klicken Sie auf Limitfarbe für dicken Bereich.
  4. Wählen Sie unter Farbeinstellungen eine der folgenden Anzeigeoptionen für Wanddicke-Skalierung:
    Option Beschreibung
    Kontinuierlich Verwendet einen verlaufenden Bereich.
    Diskret Verwendet eine diskontinuierliche Zahl von Farbbändern. Geben Sie einen Wert an.
  5. Optional: Nehmen Sie unter Leistung/Genauigkeit folgende Einstellungen vor:
    1. Wenn das Teil ein Mehrkörper-Teil ist, wählen Sie einen Körper im Grafikbereich aus. Die Wanddicke-Analyse kann nur jeweils bei einem Körper ausgeführt werden. Der Körpername wird unter Zu analysierender Körper angezeigt.
    2. Wählen Sie die Flächen im Grafikbereich aus, um die Wanddicke-Analyse nur bei den ausgewählten Elementen auszuführen. Die Flächennamen werden unter Flächen für lokale Analyse angezeigt.
    3. Wählen Sie für die Auflösung die Option Niedrig, Mittel oder Hoch aus.
      Unter Tessellationsgröße wird der Wert entsprechend aktualisiert.
    4. Geben Sie einen benutzerdefinierten Wert ein, um die Auflösung anzupassen. Verwenden Sie benutzerdefinierte Werte für Modelle mit einem großen Begrenzungsrahmen oder wenn Sie eine bestimmte Auflösung festlegen möchten.
      Der benutzerdefinierte Wert für die Tessellationsgröße darf den für die Auflösung Niedrig empfohlenen Wert nicht überschreiten.
  6. Klicken Sie auf Berechnen.
    Das Teil wird in verschiedenen Schattierungen anzeigt, welche die verschiedenen Wanddicken darstellen.
    Bewegen Sie den Cursor über das Teil, damit das Tooltip mit den Wanddicke-Werten angezeigt wird.
