VDA-Stücklistensymbole erstellen

Prüfpunkte können in Zeichnungen gemäß den VDA-Anforderungen gekennzeichnet werden. VDA-Stücklistensymbole werden häufig in der deutschen Automobilindustrie verwendet.

VDA-Stücklistensymbole können aus kreisförmigen Stücklistensymbolen mit einem VDA-Hinweislinientyp erstellt werden.

Legen Sie zuerst die Optionen für die VDA-Hinweislinie fest:

  1. Öffnen Sie die gewünschte Zeichnung.
  2. Klicken Sie auf Optionen (Standard-Symbolleiste), wählen Sie die Registerkarte Dokumenteigenschaften aus und klicken Sie dann auf Beschriftungen.
  3. Wählen Sie auf der Seite Stücklistensymbole unter Anzeige Führungslinie für Einzelne/Geschichtete Stücklistensymbole die Option VDA aus.
  4. Wählen Sie auf der Seite Bezugshinweise unter Anzeige Führungslinie für Einzelne/Geschichtete Stücklistensymbole die Option VDA aus.
  5. Klicken Sie auf OK.

So fügen Sie VDA-Stücklistensymbole hinzu:

  1. Klicken Sie auf Stücklistensymbol (Beschriftungs-Symbolleiste) oder klicken Sie auf Einfügen > Beschriftungen > Stücklistensymbol.
  2. Wählen Sie unter Einstellungen für Stücklistensymboltext die Option Text aus.
  3. Klicken Sie auf eine Stelle, um das Stücklistensymbol zu platzieren.
    Ein kreisförmiges Stücklistensymbol wird angezeigt.

  4. Klicken Sie im PropertyManager auf OK .
  5. Klicken Sie auf das Stücklistensymbol und klicken Sie anschließend im PropertyManager auf Weitere Eigenschaften.
  6. Klicken Sie im PropertyManager „Bezugshinweis“ unter Hinweislinie auf VDA-Hinweislinie .

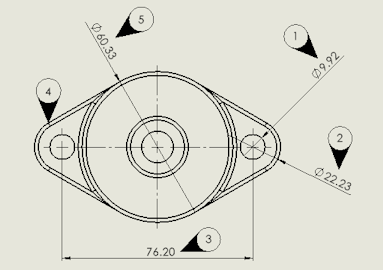

    Das Stücklistensymbol ändert sich zu einem VDA-Stücklistensymbol.

VDA-Stücklistensymbole verschieben, drehen und bearbeiten

Sie können nun die VDA-Stücklistensymbole verschieben und drehen und den Text bearbeiten.

Wählen Sie das Stücklistensymbol aus und gehen Sie folgendermaßen vor:

Um es zu verschieben, ziehen Sie am Anfügepunkt.

Optional können Sie die Hinweislinie an ein Element wie eine Kante oder einen Eckpunkt anfügen. Ziehen Sie hierfür das Stücklistensymbol über das gewünschte Element, bis es hervorgehoben wird, und legen Sie das Symbol dann ab.
Um es zu drehen, ziehen Sie an einem beliebigen Teil außer dem Anfügepunkt.
Um den Text zu ändern, wählen Sie das Stücklistensymbol aus und bearbeiten Sie den Stücklistensymboltext im PropertyManager.
