Anzahl der Punkte für jede Frequenz
|
Legt die maximale Anzahl von Frequenzpunkten fest, an denen die Reaktion für die einzelnen Schwingungen bewertet wird. Die Grenze für die Gesamtanzahl der Lösungsschritte beträgt 10000. |
|
Bandbreite um jede Frequenz
|

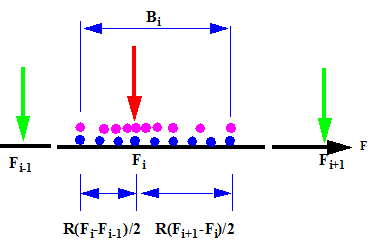

Ein Verhältnis R, das den Bereich der Lösungsfrequenzpunkte um jede natürliche Frequenz, die in der Analyse berücksichtigt wird, festlegt. Zum Beispiel reicht der gesamte Bereich B i (R =1) für Modus i von (F i - F i-1)/2 bis (F i+1 - F i)/2, wie unten gezeigt:
- Ein Lösungsfrequenzpunkt wird an jeder natürlichen Frequenz verwendet, die in der Analyse berücksichtigt wird. Wenn zwei aufeinander folgende Schwingungen zu nahe bei einander liegen, verwendet die Software ein Reihe von Punkten, die kleiner sind als Anzahl der Punkte für jede Frequenz.
- Für die erste Schwingung wird Fi-1 als 0 angenommen. Für die letzte Schwingung wird die Bandbreite als symmetrisch um die natürliche Frequenz betrachtet.
- Wenn die Frequenzobergrenze, die auf der Registerkarte Harmonie-Optionen festgelegt wird, viel größer ist als die höchste natürliche Frequenz, die in der Studie berücksichtigt wird, wird die Eingabe Anzahl der Punkte für jede Frequenz für die Definition der Frequenzpunkte in diesem Bereich verwendet.
|
|
Interpolation
|
|
Logarithmisch
|
Die Lösungsfrequenzpunkte bilden ein logarithmisches Cluster um jede natürliche Frequenz, um die Reaktion in der Umgebung der natürlichen Frequenz genau wiederzugeben. Die Lösungsfrequenzpunkte sind in der Abbildung oben rosa dargestellt.
|
|
Linear
|
Die Lösungsfrequenzpunkte sind gleichförmig auf der Bandbreite verteilt. Die Lösungsfrequenzpunkte sind in der Abbildung oben in Blau angezeigt.
|
|
| Zusätzliche Frequenzen für Reaktion einbeziehen |
Wählen Sie diese Option aus, um zusätzliche Frequenzen von Interesse für die Berechnung der Reaktionsparameter für Oberschwingungslasten einzubeziehen.
Zusätzlich zu den Eigenfrequenzen, die standardmäßig in der harmonischen Analyse enthalten sind, können Sie bis zu 20 zusätzliche Frequenzpunkte auswählen. Geben Sie die zusätzlichen Frequenzpunkte in aufsteigender Reihenfolge ein (positive Werte).
Die Anzahl der Lösungsfrequenzpunkte, an denen der Solver die Reaktion berechnet (d. h. die gruppierten Frequenzlösungspunkte zwischen zwei aufeinanderfolgenden Frequenzen), ist identisch mit der Anzahl der Frequenzpunkte, die für die Eigenfrequenzen verwendet werden (siehe Anzahl der Punkte für jede Frequenz).
|
| Bearbeiten |
Wählen Sie diese Option, um bis zu 20 Frequenzen in aufsteigender Reihenfolge (positive Werte) einzugeben. |
| Tolerance to merge extra frequency points (Toleranz für das Zusammenführen zusätzlicher Frequenzpunkte) |
Legt eine Toleranzgrenze (%) fest, die definiert, wie nahe ein zusätzlicher Frequenzpunkt an einer Eigenfrequenz oder an seinem aufeinanderfolgenden zusätzlichen Frequenzpunkt liegt, damit der Solver die zwei aufeinanderfolgenden Frequenzen zu einer Frequenz zusammenführen kann. Die Standardtoleranzgrenze beträgt 1 %. Der Solver wendet das Toleranzkriterium nicht auf Eigenfrequenzpunkte an (d. h., Eigenfrequenzen werden nicht zusammengeführt).
|
 stellt Eigenfrequenzen dar, die vom Solver berechnet werden (alle Eigenfrequenzen werden in die Berechnung der Effektivleistung einbezogen).
 stellt benutzerdefinierte zusätzliche Frequenzpunkte dar, die in die Berechnung der Effektivleistung einbezogen werden sollen.
 stellt die Toleranz (%) dar.
Der Solver führt beispielsweise einen zusätzlichen Frequenzpunkt auf der Grundlage der folgenden Kriterien mit seiner nächsten Eigenfrequenz zusammen:
|
