Die allgemeine Federverbindung steht in SOLIDWORKS Simulation Professional und SOLIDWORKS Simulation Premium zur Verfügung.
Sie können allgemeine Federverbindungsglieder zwischen den folgenden Typen von geometrischen Elementen verwenden:
-

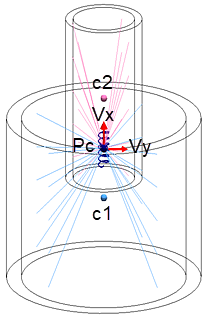

Konzentrische zylindrische Flächen
Zwei Referenzknoten eines Federverbindungsglieds befinden sich am Interaktionspunkt (Pc), der sich in der Mitte zwischen den Mittelpunkten (c1 und c2) der beiden Zylinder befindet. Sie definieren den Widerstand der Feder gegenüber der relativen Verschiebung und Rotation der Referenzknoten mit sechs Steifigkeitsparametern. Ein Referenzknoten der Feder verbindet sich mit den Kopplungsknoten der zylindrischen Fläche 1 mit verteilter Kopplung. Der zweite Referenzknoten verbindet sich auf ähnliche Weise mit den Kopplungsknoten der zylindrischen Fläche 2.
-
Nicht parallele und parallele flache Oberflächen
Zwei Referenzknoten eines Federverbindungsglieds befinden sich am Interaktionspunkt (Pc), der sich in der Mitte zwischen den Mittelpunkten (c1 und c2) der beiden flachen Oberflächen befindet. Eine allgemeine Federformel zwingt eine verteilte Kopplung zwischen den Referenzknoten der Feder und den Kopplungsknoten, die sich an den flachen Oberflächen befinden.

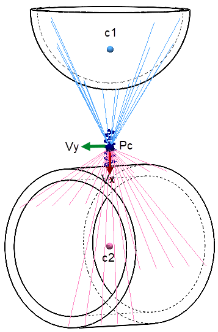

- Nicht flache Oberflächen
Zwei Referenzknoten eines Federverbindungsglieds befinden sich am Interaktionspunkt (Pc), der sich in der Mitte zwischen den Mittelpunkten (c1 und c2) der kugelförmigen und der zylindrischen Oberfläche befindet. Eine allgemeine Federformel zwingt eine verteilte Kopplung zwischen den Referenzknoten der Feder und den Kopplungsknoten, die sich an den Oberflächen befinden.
Für jedes allgemeine Federverbindungsglied können Sie bis zu sechs Steifigkeitsparameter, ein lokales Koordinatensystem und eine Vorspannkraft pro Längeneinheit definieren.
