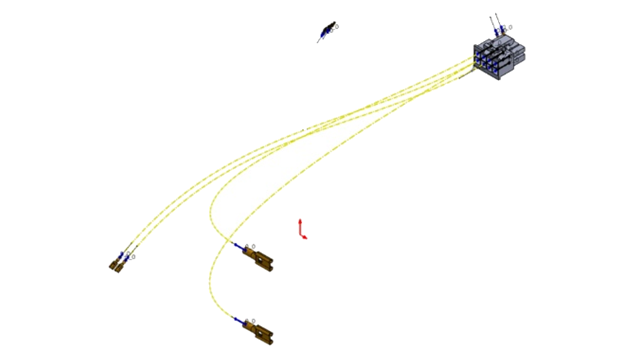

Im PropertyManager Automatische Leitungserstellung können Sie Leitlinien erstellen, um einem Leitungspfad zu folgen. Die Leitlinien identifizieren das nächstgelegene Skizzensegment, das zu seinem entsprechenden Endverbindungsstück führt, und folgen diesem Pfad.
Die Leitlinien vereinfachen den Prozess der manuellen Verkabelung.
So erstellen Sie Leitlinien, die einem Leitungspfad folgen:
- Wählen Sie im PropertyManager Automatische Leitungserstellung unter Leitungsführungsmodus die Option Leitlinien aus.
- Klicken Sie unter Routing-Pfad auf Leitungsführungspfad folgen.
- So identifizieren Sie Skizzen im Grafikbereich:
- Wählen Sie jede Skizze einzeln aus.
- Aktivieren Sie das Kontrollkästchen, um mehrere Skizzen auszuwählen.
- Wählen Sie Skizzen-Features im Flyout-FeatureManager.
- Klicken Sie auf Anwenden, um eine Vorschau des Leitungspfads anzuzeigen. Die Skizzen, die den Leitungspfad darstellen, haben den Namen Routing_path, gefolgt von einer Nummer, z. B. Routing_path 1.
- Klicken Sie auf Fertig.
