Erzeugen von DimXpert Bemaßungen aus Feature- und Referenzbemaßungen

Sie müssen DimXpert Bemaßungen nicht manuell erstellen, was Zeit spart.

So erzeugen Sie DimXpert Bemaßungen aus Feature- und Referenzbemaßungen:

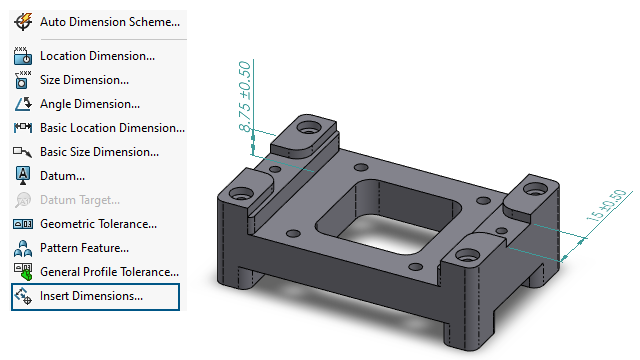

  1. Klicken Sie auf Bemaßungen einfügen (Symbolleiste „MBD Dimension“) oder auf Extras > MBD Dimension > Bemaßungen einfügen.
  2. Nehmen Sie im PropertyManager folgende Einstellungen vor:
    1. Wählen Sie für Features die Features im Grafikbereich oder im FeatureManager® aus.
    2. Wählen Sie für Feature-Bemaßungen oder Referenzbemaßungen die Bemaßungen im Grafikbereich aus.
    3. Klicken Sie auf .
