Erstellen von zwei separaten Positionstoleranzen für ein Langloch

Sie können zwei separate Positionstoleranzen für Langlöcher erstellen.

1. Klicken Sie auf Größenbemaßung (MBD Dimension Symbolleiste) oder auf Extras > MBD Dimension > Größenbemaßung.
2. Klicken Sie auf die Kante der Länge eines Langlochs und dann in den Graphikbereich, um die Bemaßung zu platzieren.
3. Klicken Sie auf .
4. Wenden Sie eine Form- und Lagetoleranz an und klicken Sie in den Graphikbereich, um die Toleranz zu platzieren.
5. Klicken Sie auf .
6. Klicken Sie auf Größenbemaßung (MBD Dimension Symbolleiste) oder auf Extras > MBD Dimension > Größenbemaßung.
7. Klicken Sie auf die Kante der Breite eines Langlochs und dann in den Graphikbereich, um die Bemaßung zu platzieren.
8. Klicken Sie auf .

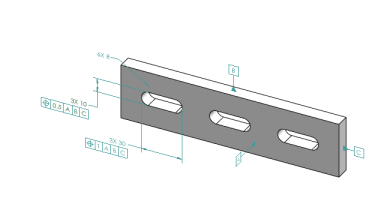

9. Informationen zur Auswahl des Bemaßungstyps, der auf ein Feature angewendet werden soll, wie z. B. „6XR“ in der Abbildung, finden Sie unter Verwenden des PropertyManagers „Bemaßung“.
