Modelle als STEP242-Dateityp freigeben (2025 FD01)

Wenn Sie die SOLIDWORKS MBD Zusatzanwendung aktivieren, können 3DEXPERIENCE Benutzer Teile oder Baugruppen als Dateityp STEP242 für 3DDrive freigeben. Alle benutzerdefinierten Eigenschaften, die mit den Dateien verknüpft sind, werden im Dialogfeld Freigeben unter Benutzerdefinierte Eigenschaften angezeigt.

Vorteile: Der STEP242-Dateityp ist eine Aktualisierung des CAD-neutralen STEP-Dateistandards und enthält zusätzlich zu den CAD-Daten 3D-Produkt- und -Fertigungsinformationen (PMI).

Die SOLIDWORKS MBD Zusatzanwendung ist nicht Teil einer Rolle. Sie benötigen eine eigenständige Lizenz, die Sie während der Installation im Dialogfeld SOLIDWORKS Zusatzanwendungen installieren hinzufügen.

So geben Sie Modelle als STEP242-Dateityp für 3DDrive frei:

  1. Klicken Sie auf Extras > Zusatzanwendungen, wählen Sie SOLIDWORKS MBD aus und klicken Sie auf OK.
  2. Öffnen Sie ein Teil oder eine Baugruppe und klicken Sie auf Datei > Freigeben.

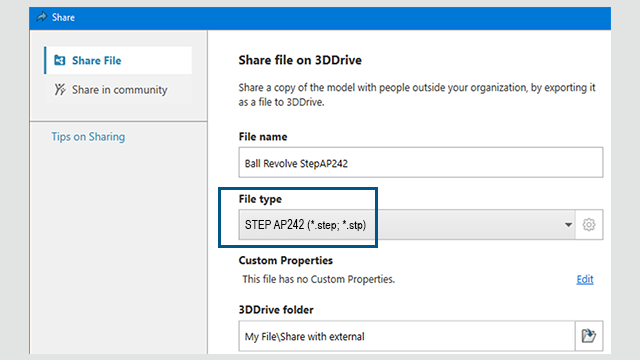

  3. Auf der Registerkarte Datei freigeben unter Datei in 3DDrive freigeben:
    1. Geben Sie den Dateinamen an.
    2. Wählen Sie unter Dateityp die Option STEP242 AP242 (*.step;*.stp) aus.
    3. Optional: Um aus den verfügbaren benutzerdefinierten Eigenschaften im Modell auszuwählen, klicken Sie im Abschnitt Benutzerdefinierte Eigenschaften auf Bearbeiten.

      Wählen Sie im PropertyManager Auf STEP242 in 3DDrive veröffentlichen die benutzerdefinierten Eigenschaften aus, die im Modell freigegeben werden sollen, und klicken Sie auf .

      Das Dialogfeld Für externe freigeben wird geöffnet. Fahren Sie mit Schritt 4 fort.

    4. Klicken Sie auf Hochladen.

      Das Dialogfeld Für externe freigeben wird geöffnet.

  4. Geben Sie die Freigabeoptionen an und klicken Sie auf OK.

    Das System benachrichtigt Sie, dass die Datei auf 3DDrive hochgeladen wurde.

    Weitere Informationen finden Sie unter Freigeben von Dateien auf 3DDrive.
