Sie können den Befehl AM_WELDINGSYMBOL verwenden, um Schweißsymbole zu Zeichnungen hinzuzufügen.
Durch Schweißsymbole lassen sich Schweißspezifikationen klar kommunizieren und Branchenstandards einhalten. Sie verbessern Genauigkeit und Qualität der technischen Dokumentation.

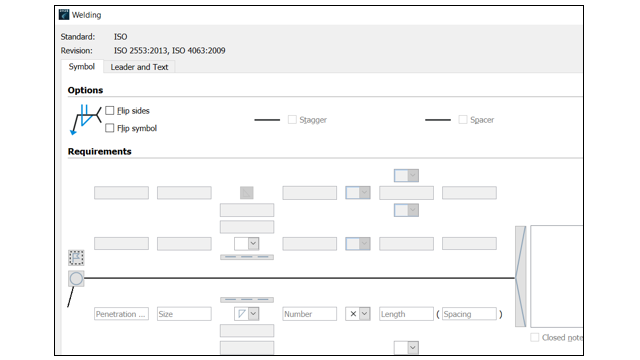

Der Befehl „AMWELDSYM“ bietet mehrere Optionen für die flexible und genaue Platzierung von Schweißsymbolen:
- Unterstützt eine Reihe standardmäßiger Schweißsymbole, die verschiedene Schweißtypen darstellen.
- Außerdem können Sie Typ, Größe, Winkel und Platzierung der Symbole anpassen, um Projektanforderungen gerecht zu werden.
- Bietet Optionen zum Hinzufügen von Symbolen wie „Rundumschweißung“, „Feldschweißung“ und „Versetzte verrundete Schweißung“ am Schnittpunkt des Pfeils mit der Referenzlinie.
- Ermöglicht Ihnen die Verwendung mehrerer Referenzlinien und Pfeile, um Schweißabfolgen und identische Schweißpositionen anzugeben.
- Hängt Symbole an Objekte an, sodass sie sich mit bewegen, wenn das Objekt neu positioniert wird.
- Platziert Symbole als eigenständige Anmerkungen.
- Ermöglicht es, Details für bestimmte Schweißprozesse hinzuzufügen.
