Sie können Zeichnungen ein- oder ausschließen, wenn Sie das Werkzeug Als Paket exportieren auf der Registerkarte Zusammenarbeit der MySession Aktionsleiste verwenden. Mit diesem Werkzeug können Sie Datenpakete aus SOLIDWORKS Connected oder der Design with SOLIDWORKS App exportieren.
Vorteile: Mit der Option Ausschließen vermeiden Sie den Export unnötiger oder veralteter Zeichnungen und verringern die Größe des exportierten Pakets.
Beim Einrichten des Exportpakets können Sie manuell auswählen, welche Zeichnungen eingeschlossen werden sollen.
So können Sie Zeichnungen in ein Exportpaket einschließen bzw. davon ausschließen:
- Wählen Sie bei geöffneten Teilen oder Baugruppen in MySession eine Datei aus. Klicken Sie dann auf in der Aktionsleiste aus.
- Wählen Sie einen Knoten aus der Datei aus und klicken Sie auf Zeichnungen hinzufügen, um alle verknüpften Zeichnungen in der Ansicht anzuzeigen.

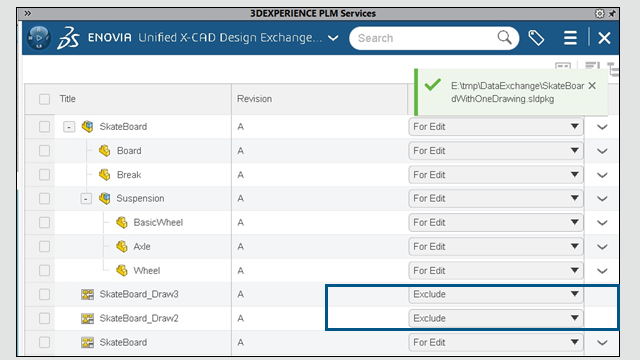

- Gehen Sie bei jeder Zeichnung in der Spalte Purpose (Zweck) folgendermaßen vor:
- Wählen Sie For Edit (Zur Bearbeitung) aus, um sie in das Paket aufzunehmen.
- Wählen Sie Schreibgeschützt aus, um sie als nicht bearbeitbar einzuschließen.
- Wählen Sie Ausschließen aus, um sie aus dem Paket zu entfernen.
Sie können nur eine Revision einer Zeichnung in jedes Exportpaket aufnehmen. Das Werkzeug unterstützt nicht den Export mehrerer Revisionen derselben Zeichnung.
