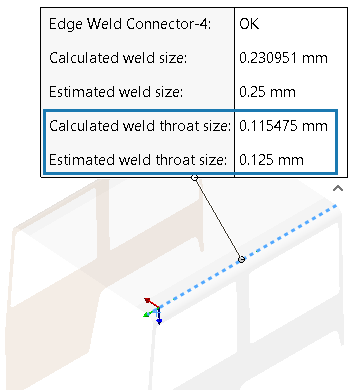

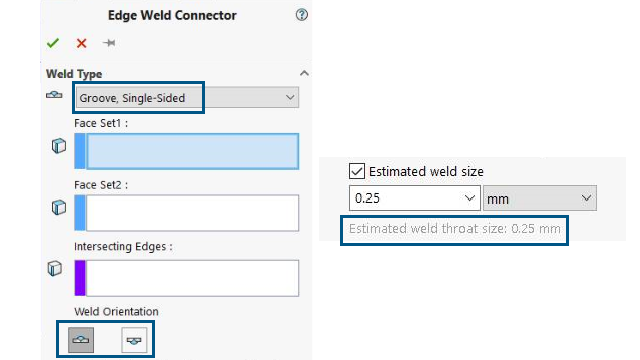

Kantenschweißnaht-Verbindungsglied Mehrere Verbesserungen am Kantenschweißnaht-Verbindungsglied für mehr Benutzerfreundlichkeit. Das Programm berechnet die Geschätzte Schweißnahtdicke, wenn Sie Kantenschweißnaht-Verbindungsglieder im PropertyManager Kantenschweißnaht-Verbindungsglied definieren. Die Formeln für die Berechnung der geschätzten Schweißnahtdicke sind in der Tabelle angegeben. Schweißnahttyp Geschätzte Schweißnahtdicke Verrundung Geschätzte Schweißnahtgröße * Quadratwurzel (2) Nut Geschätzte Schweißnahtgröße Die Symbole für Schweißnahtausrichtung im PropertyManager Kantenschweißnaht-Verbindungsglied für die Verbindungsglieder vom Typ Fugennaht, Einseitig wurden aktualisiert, um eine genaue Darstellung des Kantenschweißnaht-Typs anzuzeigen. Die Anmerkung Schweißprüfungsdarstellung listet auch die Berechnete Schweißnahtdicke und die Geschätzte Schweißnahtdicke für jedes Kantenschweißnaht-Verbindungsglied auf. Übergeordnetes ThemaSOLIDWORKS Simulation
