Mit Strukturanzeige auf Dokumentebene überschreiben können Sie Optionen im Dialogfeld Name und Beschreibung der Komponente auf Systemebene festlegen.
Wenn diese Option aktiviert ist, überschreiben die Optionen für die Komponentennamen im FeatureManager auf Systemebene die Optionen auf Dokumentebene. Die Optionen auf Systemebene überschreiben nicht die Optionen auf Dokumentebene im Dokument selbst.
So legen Sie Optionen für Name und Beschreibung der Komponenten auf Systemebene fest:
- Öffnen Sie ein Modell.
Im FeatureManager werden beispielsweise die Namen der Komponente, der Konfiguration und des Anzeigenstatus angezeigt.
- Klicken Sie auf .
-

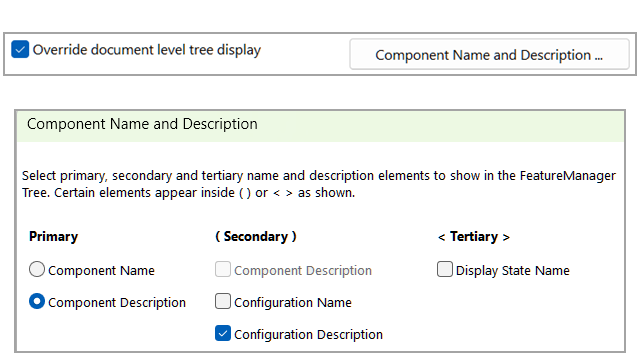

Aktivieren Sie Strukturanzeige auf Dokumentebene überschreiben.
Wenn Sie die Option
Strukturanzeige auf Dokumentebene überschreiben aktivieren, werden die Optionen im Dialogfeld
Name und Beschreibung der Komponente auf Dokumentebene deaktiviert.
- Klicken Sie auf Name und Beschreibung der Komponente.
-
Wählen Sie im Dialogfeld Name und Beschreibung der Komponente verschiedene Optionen aus.
Aktivieren Sie unter Primär zum Beispiel Komponentenbeschreibung. Deaktivieren Sie unter Sekundär die Option Konfigurationsname und aktivieren Sie dann Konfigurationsbeschreibung. Deaktivieren Sie unter Tertiär die Option Anzeigestatusname.
- Klicken Sie auf Anwenden und dann auf OK, um das Dialogfeld zu schließen.
- Schließen Sie das Dialogfeld Systemoptionen.
Im FeatureManager zeigt der Komponentenname die Komponentenbeschreibung und Konfigurationsbeschreibung an.

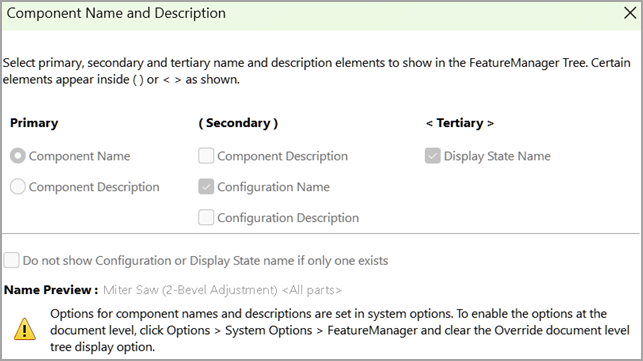

- Klicken Sie im FeatureManager mit der rechten Maustaste auf die Baugruppe und dann auf .
Die Optionen sind auf Dokumentebene deaktiviert, wenn
Strukturanzeige auf Dokumentebene überschreiben aktiviert ist.
