Verwalten von verformbaren Komponenten (2025 SP2)

Mit dem Befehl Mechanisches Verhalten des Produkts können Sie in MySession das Verhalten einer Komponente in einer Baugruppe definieren. Sie können sie als starr, verformbar oder verformt klassifizieren und dabei eine einzige Teilenummer behalten.

Vorteile: Dieser Ansatz bietet SOLIDWORKS Benutzern eine einfache Möglichkeit, flexible Komponenten zu verwalten, ohne ihren Arbeitsablauf zu verlassen.

In der Praxis haben einige Komponenten wie Hydraulikschläuche oder Federn zunächst eine feste Form, verformen sich aber, wenn sie in eine Baugruppe eingebaut werden. Ingenieure brauchen eine Möglichkeit, diese Änderungen zu verfolgen, ohne zwischen den Apps wechseln zu müssen.

So definieren Sie eine Komponente als verformbar:
  1. Öffnen Sie eine in der 3DEXPERIENCE Platform gespeicherte Baugruppe.
  2. Wählen Sie in MySession eine Komponente im Strukturbaum aus.

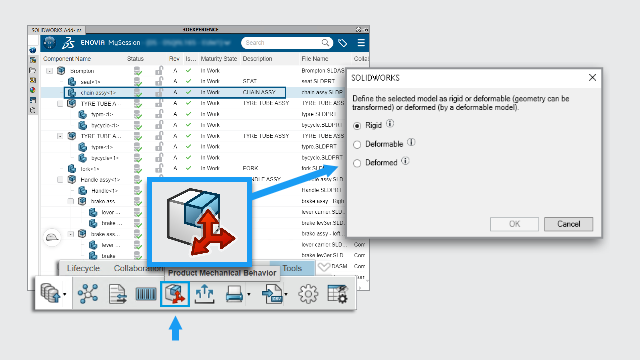

  3. Klicken Sie in der Aktionsleiste auf Extras > Mechanisches Verhalten des Produkts .
  4. Wählen im Dialogfeld eine Option aus:
    Starr Die Komponente ändert ihre Form nicht.
    Verformbar Die Komponente kann verschiedene Formen in einer Baugruppe annehmen.
    Verformt Eine modifizierte Version der Komponente mit einer starren Form.
Wenn eine Komponente als verformbar oder verformt markiert ist, bleibt sie mit der ursprünglichen Teilenummer in der Stückliste verknüpft.
