Bauteile ausrichten

Mit Bauteile ausrichten können Sie Bauteile ausrichten und zentrieren, deren Flächen (links, rechts, oben und unten) definiert sind.

Zum Aufrufen des Befehls Bauteile ausrichten sind folgende Möglichkeiten verfügbar:
  • SOLIDWORKS Electrical 3D Menü: Bauteile ausrichten .
  • Klicken Sie im Menü auf Extras > SOLIDWORKS Electrical > Bauteile ausrichten .

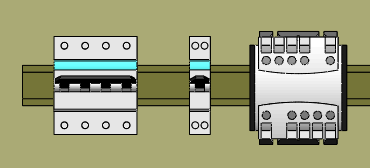

Wenn Sie beim Entwerfen von 3D-Schaltschranklayouts die Option Komponenten ausrichten verwenden, können Sie eine Vorschau der Änderungen im Grafikbereich anzeigen.

Das andockbare Fenster wird mit verschiedenen Optionen aktualisiert.

Auszurichtende Bauteile auswählen

Wählen Sie im Grafikbereich die Bauteile aus, die in der Reihenfolge ausgerichtet werden sollen, in der Sie sie platzieren möchten.

Ausrichtung

Klicken Sie auf die gewünschte Ausrichtung.
Option Beschreibung
. Links ausrichten. Richtet die linke Fläche der Bauteile aus.
. Rechts ausrichten. Richtet die rechte Fläche der Bauteile aus.
. Oben ausrichten. Richtet die obere Fläche der Bauteile aus.
. Unten ausrichten. Richtet die untere Fläche der Bauteile aus.

Abstände

  1. Klicken Sie unter Abstand auf:
    • . Gleichmäßig waagerecht verteilen. Verteilt die Bauteile gleichmäßig horizontal.
    • . Gleichmäßig unten platzieren. Verteilt die Bauteile gleichmäßig vertikal.
  2. Geben Sie für Abstandsmaß den Abstandswert zwischen zwei Bauteilen ein.

Bauteile ohne definierte Flächen

Liste der ungültigen Bauteile. Listet die für die Ausrichtung ausgewählten Bauteile auf, die keine definierten Flächen haben. Diese Bauteile werden nicht ausgerichtet.
