Die Schaltkreise in einem Bauteil entsprechen den „Polen“ des Geräts. Diese Schaltkreise werden in der Symboldefinition und auch in der Definition der Artikel verwendet. Durch den Vergleich zwischen den Schaltkreisen des Symbols und den Schaltkreisen des Artikels werden Querverweise erstellt und Klemmen angezeigt.
Die Schaltkreise sind nicht auf Geräte beschränkt. Klemmen und SPS-Karten können auch über Schaltkreise verfügen.
Schaltkreise definieren
Die Software verwaltet mehrere Schaltkreistypen, die der Art des elektrischen Bauteils entsprechen. Ein dreipoliger Schutzschalter besteht zum Beispiel aus drei Schaltkreisen vom Typ Schutzschalter, Schalter.
Die Schaltkreise eines Bauteils entsprechen der Summer der Schaltkreise aller Symbole, die dieses Bauteil darstellen.
Das obige Beispiel zeigt die Schaltkreisdefinition der Teilenummer LC1D09006B7 von Schneider. Sie besteht aus einer Spule, einem dreipoligen Leistungskontakt, Schließer- und Wechselkontakten.
Schaltkreise und Gruppen
Um Schaltkreise zuzuordnen, geben Sie eine Nummer (oder einen Namen) für jeden Schaltkreis ein. Sie müssen dieselbe Nummer aufweisen.

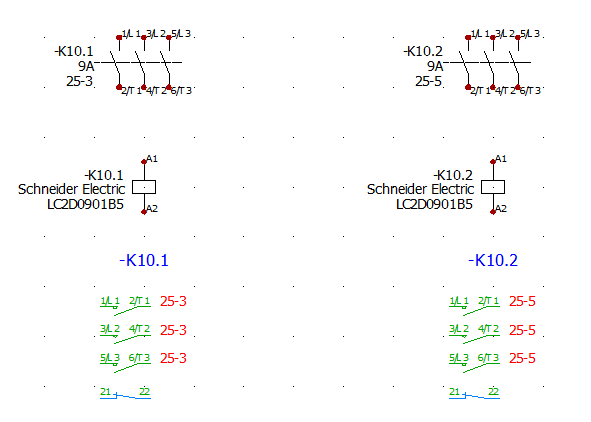

Für ein Wendeschütz werden zum Beispiel Schaltkreisgruppen verwendet, in denen eine Spule einem Schütz zugeordnet ist und eine zweite Spule einem zweiten Schütz.

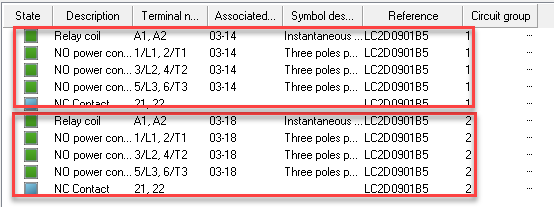

In den Daten des Artikels wird die Gruppennummer gespeichert. Wenn Sie das Symbolbauteil einfügen, werden die Querverweise automatisch mit der Gruppennummer aktualisiert.
Artikel und Schaltkreise
Bei der Zuordnung eines Artikels vergleicht die Software die Schaltkreise des Artikels und die Schaltkreise der verschiedenen Symbole, die das Bauteil darstellen.
Wenn sie einander entsprechen, werden die Nummern des Klemmenmaterials automatisch an die Schaltkreise der Symbole weitergegeben und im Schaltplan angezeigt. Wenn die Schaltkreise der Artikel und die Schaltkreise der Symbole unterschiedlich sind, werden die Schaltkreise hinzugefügt oder reserviert. In diesem Fall werden die Nummern des Klemmenmaterials nicht im Schaltplan angezeigt.
SOLIDWORKS Electrical verwendet einen Farbcode, um die Schaltkreise eines Bauteils anzuzeigen.

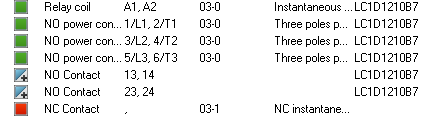

- Die Farbe Grün zeigt die Übereinstimmung zwischen den Symbol-Schaltkreisen und den Artikel-Schaltkreisen an.
- Die Farbe Rot zeigt eine Unstimmigkeit an. Manche Schaltkreissymbole fehlen im Artikel. Fügen Sie Nebenteile hinzu oder ändern Sie Ihr Bauteil, um die Symbole zum Artikel hinzufügen.
- Die Farbe Blau zeigt an, dass der Artikel Schaltkreise enthält, die im Symbol nicht dargestellt sind (reservierte Schaltkreise).
- Die Farbe Gelb zeigt das Vorhandensein virtueller Schaltkreise an, die weder zu den Symbolen noch zu den Artikelbezügen (manuell hinzugefügt) gehören.
Wenn Sie einen Artikel durch einen anderen ersetzen, entfernt SOLIDWORKS Electrical die vorherige Schaltkreiszuordnung und ordnet die Schaltkreise des neuen Artikels wie bei der ersten Zuordnung denen der Symbole zu.
Schaltkreise vertauschen
Die Zuordnung der Schaltkreise der Artikel und der Symbole erfolgt automatisch. Sie können die Zuordnung ändern, aber nur zwischen Schaltkreisen, die die gleichen Eigenschaften haben, z. B. um einen Schließerkontakt durch einen anderen Schließerkontakt zu ersetzen.
Wählen Sie im Dialogfeld Symboleigenschaften (Registerkarte Artikel und Schaltkreise) einen Schaltkreis aus und legen Sie ihn auf einem anderen ab.
