Sie können ein Mehrfachattribut auf der Grundlage eines bestehenden (einzelnen) Attributs erstellen, dessen Wert über mehrere Textzeilen angezeigt wird. Attribute sind besondere Textzeichenfolgen, die in Symbolen, Normblättern und 2D-Umrissen (Blöcken) vorkommen.
Sie besitzen eine Beschriftung (ihr Name), eine Eingabeaufforderung (ihre Beschreibung) und einen Wert (der angezeigte Text). Attribute werden für die Übertragung von Electrical-Projektdaten oder Software-Datenbanken verwendet. Manchmal werden diese Daten als längerer Text angezeigt und können die Erstellung eines Schaltplans behindern.
-
Um Mehrfachattribute zu erstellen, führen Sie einen der folgenden Schritte aus:
- Klicken Sie auf
.
- Klicken Sie auf .
- Klicken Sie auf .
-
Wählen Sie in der Grafikoberfläche das einfache Attribut aus, das Sie in ein Mehrfachattribut umwandeln möchten.
Das andockbare Fenster wird geändert, um die Erstellungsoptionen anzuzeigen.
-
Aktualisieren Sie die folgenden Felder:
| Option |
Beschreibung |
|---|
| Anzahl der Attribute |
Geben Sie die Anzahl der Zeilen ein, auf die die Daten übertragen werden. |
| Abstand zwischen Attributen |
Geben Sie den Abstand zwischen zwei Attributen ein, um den Abstand zwischen den Zeilen festzulegen. |
| Position auf Bildschirm angeben |
Wenn Anzahl der Attribute größer als zwei ist, deaktivieren Sie dieses Kontrollhäkchen, damit die Attribute automatisch untereinander angeordnet werden. Klicken Sie andernfalls auf einen Einfügungspunkt für jedes Attribut. |

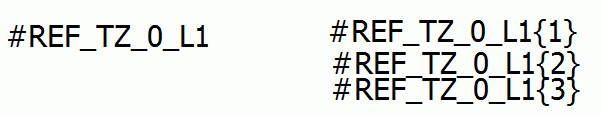

Der Name des Attributs wird geändert. Das Suffix
{n} wird am Ende hinzugefügt, wobei
n gleich der laufenden Nummer des
Mehrfachattributs ist.
Wenn Sie Informationen eingeben, die in die nächste Zeile des Mehrfachattributs übertragen werden sollen, verwenden Sie das Zeichen | als Zeilentrennzeichen, z. B. Leistungsschalter | Tetrapolar | 4P 3D.
