2D-Zeichnung erstellen

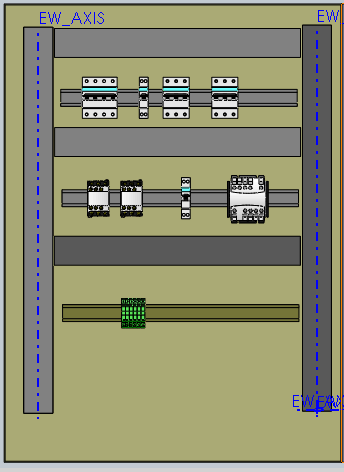

Sie können eine 2D-Zeichnung erstellen, die nach dem Einfügen der Bauteile den Electrical-Projektzeichnungen hinzugefügt wird.

So erstellen Sie eine 2D-Zeichnung:

  1. Wählen Sie eine der folgenden Optionen aus:
    • Klicken Sie im Menü von SOLIDWORKS Electrical 3D auf 2D-Zeichnung erstellen .
    • Klicken Sie im Menü auf Extras > SOLIDWORKS Electrical > 2D-Zeichnung erstellen .

    SOLIDWORKS Electrical 3D verwendet die SOLIDWORKS Funktionen zum Erstellen der Zeichnung. Eine 2D-Zeichnung wird im Grafikbereich geöffnet, aber im Gegensatz zu SOLIDWORKS hat sie kein Normblatt. Die Zeichnung hat die Maße des Normblatts für den Schaltplan, der in der Konfiguration des Electrical-Projekts definiert ist.

  2. Verwenden Sie die Ansichtspalette, um die gewünschten Ansichten hereinzuziehen.

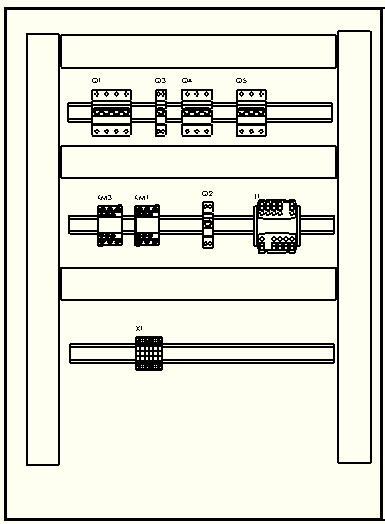

  3. Klicken Sie auf SOLIDWORKS Electrical Zeichnung > Kennzeichen erstellen, um die Bauteilkennzeichen in einer Ansicht zu generieren.
  4. Klicken Sie auf Projektzeichnung, um eine neue Zeichnung mit einem Normblatt zu erstellen.
    Die Datei wird im EWG-Format im Zeichnungsverzeichnis für das Electrical-Projekt gespeichert.
Die Zeichnung wird zur Liste der Electrical-Projektzeichnungen hinzugefügt.
